COMPTE-RENDU DE CYRILLE_EKTOR



Calibration



Point de situation colorimétrie en sortie de carton REC709

Je dois préciser que cet exemplaire JVC est déjà passé entre plusieurs mains avant d’arriver chez nous (Autocal ou pas, avec quelle sonde ?).

Mode naturel, laser bas, température de couleurs 6500K, iris -5, luminosité 58cd/m2, REC709 gamma 2.2



Le gamma est bas à 2.02 de moyenne. Bizarre, pour un appareil totalisant peu d’heures de fonctionnement.

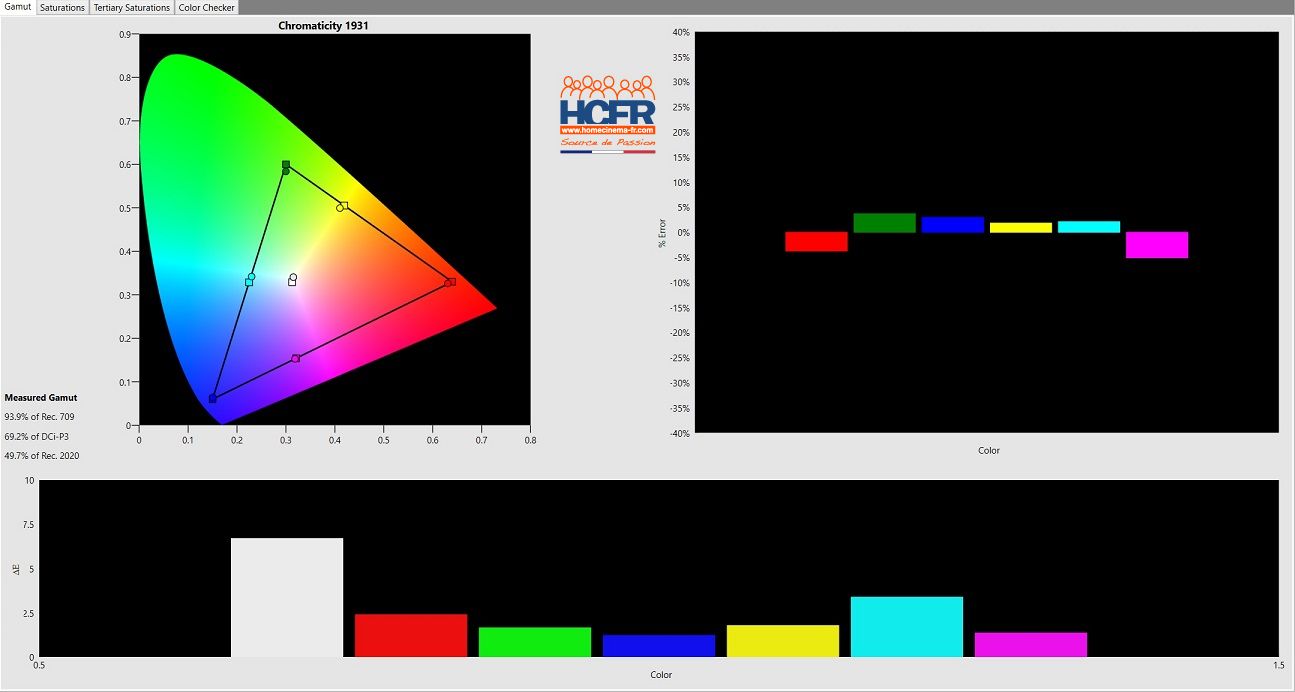

Le gamut REC709 est un peu court, le blanc tire sur le jaune (bien visible à l’œil). Colorchecker et teintes de peau, dérives de 4.3 (au-dessus de 3, l’œil le voit).



Le résultat n’étant potentiellement pas représentatif sur cet exemplaire de test, comment se comporte un NZ7 du commerce ?

Mode Naturel, REC709, gamma 2.2, laser moyen, iris -8, température de couleurs 6500K, 68cd/m2 (un peu haut pour du SDR j’en conviens).

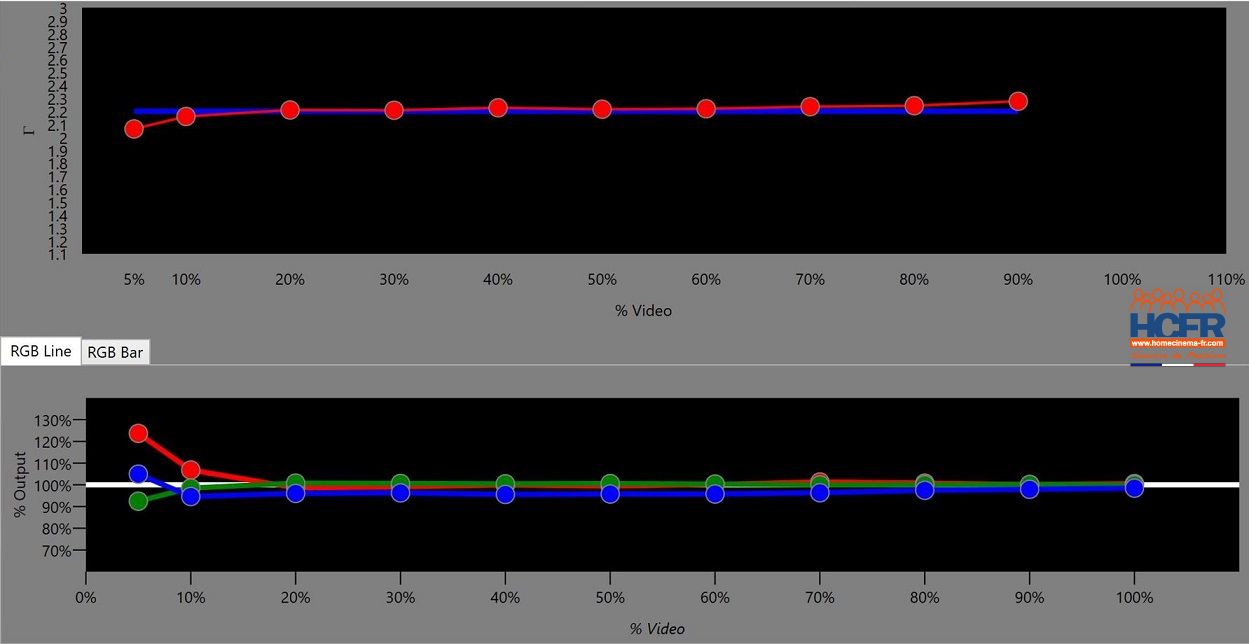

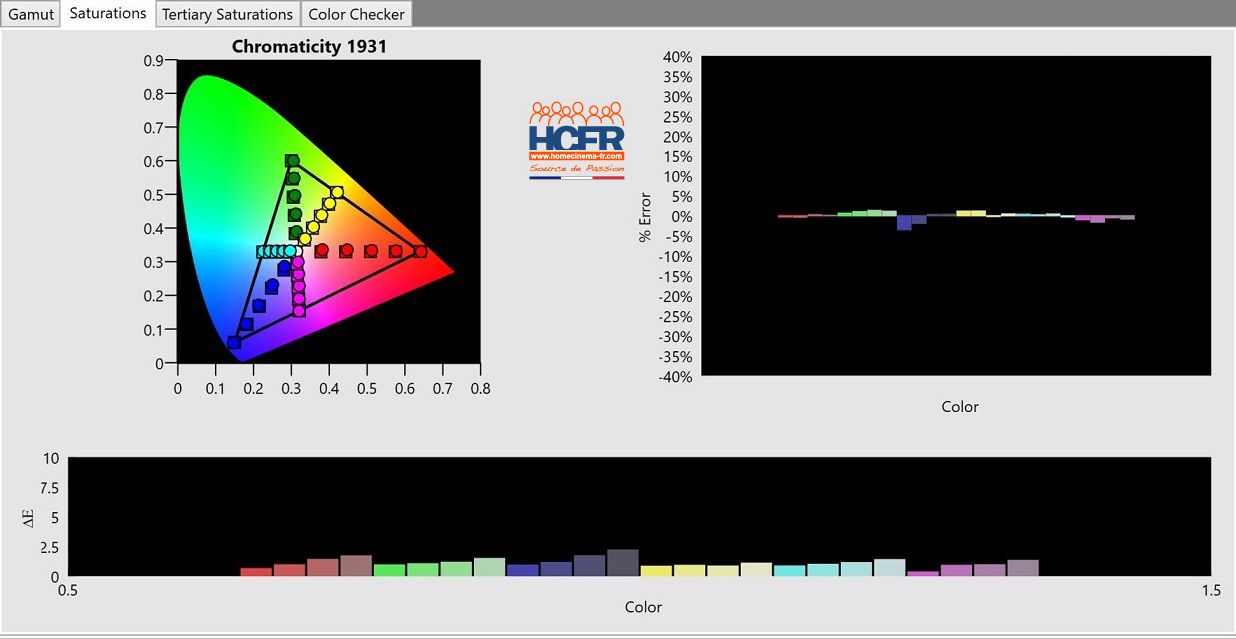

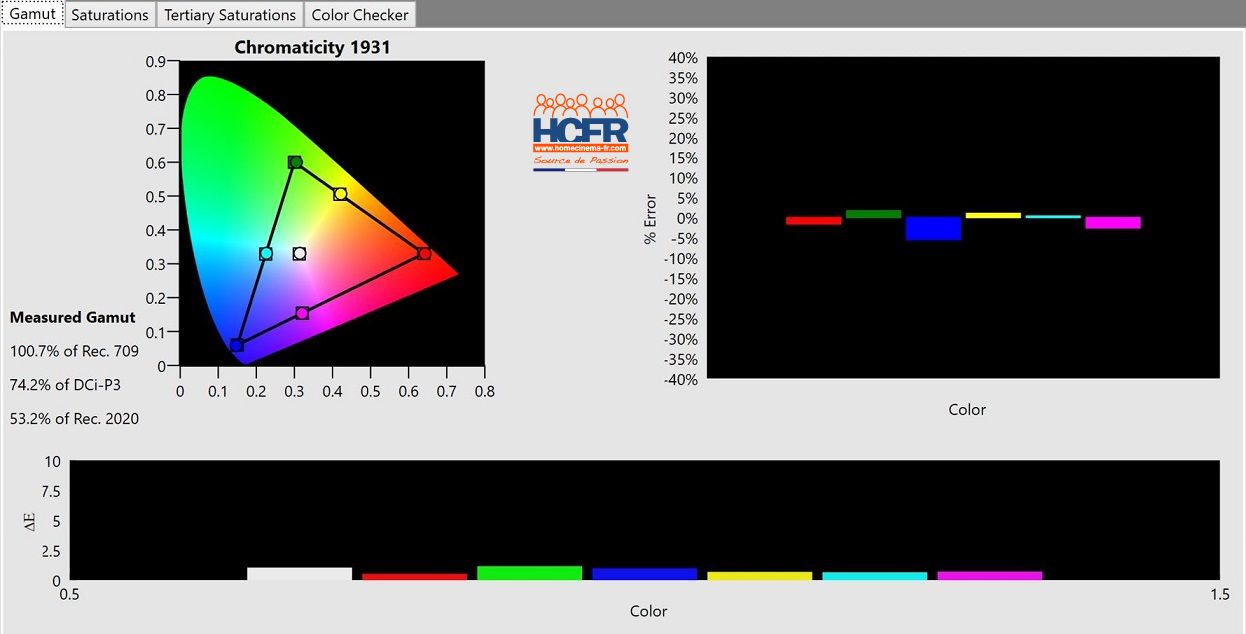

Gamma nickel à 2.21, colorchecker 1.5, teintes de peaux 1.4 de dérives.

Rarement vu un projecteur aussi bien réglé d’usine.

Pour ceux qui voudraient faire ressortir encore plus de détails de leurs noirs, n’oubliez pas le réglage dans le menu gamma, white, vous pourrez monter d’un cran ou deux le PICTURE TONE.



Process d’autocal JVC avec fonction « reflect to all »

Grâce à une sonde externe, tous les gammas et gamuts du projecteur seront réglés (SDR/HDR).

JVC autorise ce procédé avec une sonde Datacolor SpyderX ou un spectrophotomètre X-RITE Ipro2.

J’espère que JVC a implémenté des routines pour pallier les faiblesses de ces matériels. Même si le spectrophotomètre s’en tire mieux, la sonde (de contact au départ…) n’est pas capable et fabriquée pour mesurer le bleu d’un laser qui est un faisceau très étroit.

Par des mesures comparatives, je me suis aperçu qu’elle ne sait pas très bien mesurer le point blanc et le gamma.

Ne vous étonnez pas si vous voyez du vert en excès…

Pour les mesures les plus précises possible, il faudrait un spectrophotomètre capable de descendre à une résolution optique de 2 nm (10000$).



Le logiciel est à télécharger sur le site officiel :

https://www3.jvckenwood.com/english/download/pj202111_calibrationsoft.html



Le process a déjà fait l’objet d’articles sur HCFR :

https://www.homecinema-fr.com/test-hcfr-jvc-dla-n5-frame-adapt-hdr-projecteur-4k/

https://www.homecinema-fr.com/test-hcfr-jvc-dla-n7-maj-impressions-avec-fw-jvc-frame-adapt-hdr/



Résultats obtenus après autocalibrage avec spectrophotomètre

Beau travail réalisé : gamut élargi, gamma redressé à 2.23, dérives colorchecker 1.5, teintes de peaux 1.4, saturations 1.1



Résultats après autocalibrage « reflect to all » pour les contenus HDR REC2020 ET calibrage manuel

Mode user1, laser moyen, iris -2, REC2020, HDR10, 90 cd/m2

Très rares sont les projecteurs à pouvoir couvrir l’espace de couleurs REC2020 à 100% et on ne pourra pas étendre le gamut par un calibrage, c’est impossible.

La couverture est de 88,7%, c’est correct (j’ai réussi à obtenir 91% sur un autre exemplaire).



Ce n’est pas grave car rares sont les films qui dépassent l’espace couleurs P3 dans le conteneur 2020.

Notre Jay national a fait une vidéo à ce sujet :

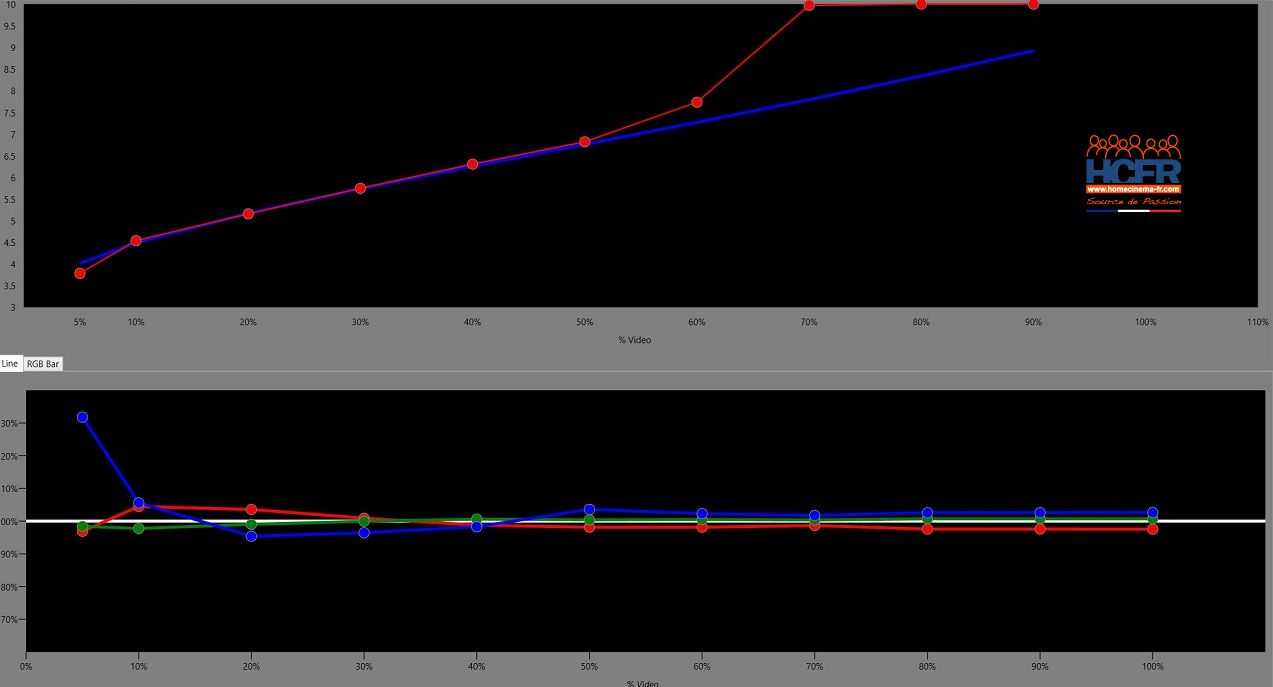

L’idée est donc d’améliorer au mieux le colorchecker (couleurs représentatives), les teintes de peaux et le gamma HDR (il clipe à partir de 60%, un projecteur n’est pas assez lumineux pour aller au-delà).

Dérives colorchecker 0.5, teintes de peaux 0.2, saturations 1.1



Quels sont les résultats d’un SDR BT2020 calibré, gamma 2.4 pour MADVR ou LUMAGEN Pro ?

(En partant de la base de départ d’un NZ7 du commerce, calibrage manuel)

Mode cinema, REC2020, gamma 2.4, 100cd/m2, laser moyen, iris 0

Gamma linéaire et équilibré



Étudions les saturations. Le jaune est tenu à 100%. Le rouge, bleu et mauve à 80%. Le rouge et le cyan à 60% et le vert à 25%.

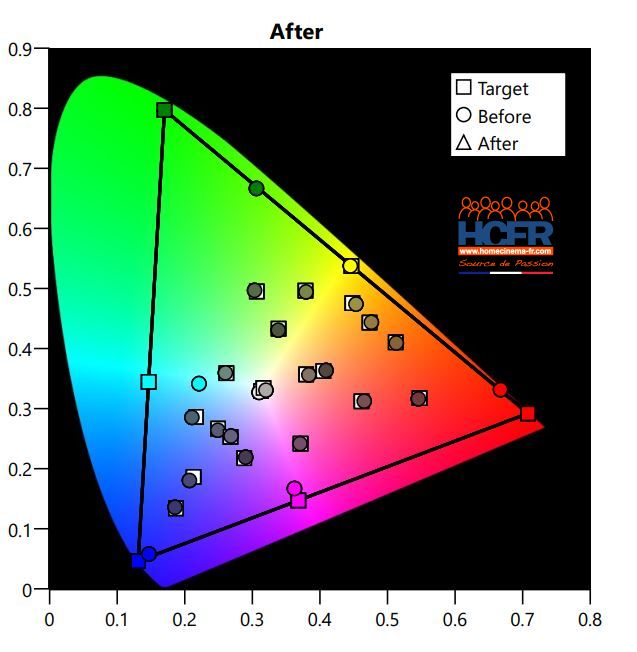

Le colorchecker est superbe (couleurs les plus représentatives dans le gamut).



La température de couleurs est respectée, elle doit être au plus proche du repère central.

– lien vers le sujet HCFR dédié au projecteur JVC DLA-NZ7 : https://www.homecinema-fr.com/forum/projecteurs-uhd-4k/2021-jvc-dla-nz7-nz8-rs2100-rs3100-voir-post-1-t30116417.html
