Test le désentrelacement des lecteurs, TV, projo etc.

[jacko]

Comprendre et évaluer la performance de désentrelacement d'un appareil est toujours d'actualité.

Je vous propose quelques outils qui permettent de noter les appareils.
J'utilise ces DVD et Bluray de benchmark dans le cadre de mes tests.


Petit lexique des Artefacts :

Flickers : Clignotements.
Ghosting : Image fantôme derrière un objet en mouvement, ou dédoublement d’image.
Jaggies : Effet d’escaliers sur les diagonales, oblique, contours, souvent dû au désentrelacement, ou une accentuation des contours trop poussée.
Combing : Effet de peigne ou lignes décales.
Ringing : Halo ou double contour, souvent perceptible autour des objets ou personnage, souvent dû à un renforcement des contours trop poussé.
Tearing : Déformation ou déchirement de l’image dans une zone de l’image, souvent issu d’un mauvais désentrelacement d’un signal en 60 Hz entrelacé (comme le 1080i) vers un signal 24p.
Banding : Aussi appelé effet de solarisation. Zone de l’image dans laquelle les dégradés sont mauvais et sont séparé comme par niveau.
Judder : Saccades dues à un mauvais désentrelacement 60i vers 60p ou 24p (lié au téléciné inverse).
Filtre NR : Filtre de réduction de bruit, aussi DNR : Digital Noise Reduction – Mosquito Noise : bruit de moustique – MNR : MPEG Noise Reduction (artefact de compression MPEG)
Sharpness : Netteté.


Grille d'évaluation et manuels :

[jacko]

Protocole de test en PAL :



Ces tests sont issu d’un DVD gratuit édité par Luciano Merighi que vous pouvez trouver sur son site officiel à cette adresse : http://merifon.altervista.org/TestDVD.html


Test 1 : pendule mode vidéo



Ce test va vérifier si le désentrelaceur détecte correctement la bonne cadence et applique le bon appairage de trame.
Il ne faut pas observer de combing. Ce test va évaluer le désentrelacement sur du mode vidéo.

Barème :

• Lent 576i 10 ou 0 si un artefact se manifeste

• Rapide 576i 10 ou 0 si un artefact se manifeste

• Lent 576p 10 ou 0 si un artefact se manifeste

• Rapide 576p 10 ou 0 si un artefact se manifeste

Test 2 : pendule mode film



Ce test est identique au précédent mais sur du mode film.

Barème :

• Lent 576i 10 ou 0 si un artefact se manifeste

• Rapide 576i 10 ou 0 si un artefact se manifeste

• Lent 576p 10 ou 0 si un artefact se manifeste

• Rapide 576p 10 ou 0 si un artefact se manifeste

Test 3 : texte cadence mixte



Toujours la même idée mais avec un mixe de cadence vidéo et film.

Barème :

• Lent mode Vidéo 10 ou 0 si un artefact se manifeste

• Lent mode Film 10 ou 0 si un artefact se manifeste

• Rapide mode Vidéo 10 ou 0 si un artefact se manifeste

• Rapide mode Film 10 ou 0 si un artefact se manifeste

Test 4 : test de la Roue (jaggies)



Test de désentrelacement anti jaggies. Tolérance : l'artefact peut se manifester sur les zones d'angle faible.

Barème :

• Barre 576i 10 ou 0 si des jaggies apparaissent au delà des zones d'angle faible

• Barre 576p 10 ou 0 si des jaggies apparaissent au delà des zones d'angle faible

Test 5 : drapeau



Un autre type de test visant à tester un désentrelaceur sur les jaggies.

Barème :

• Lignes rouges et blanches 10 ou 0 si l'artefact se manifeste

• Lignes noires et blanches 10 ou 0 si l'artefact se manifeste

Test 6 : barres jaunes et blanches



Ce test va vérifier si la détection de cadence du désentrelaceur est correcte.

Barème :

• Barres jaunes 10 ou 0 si il y a des cassures

• Barres blanches 10 ou 0 si il y a des cassures

[jacko]

Tests sur DVD NTSC :



Le disque de benchmark utilisé est le disque HQV NTSC. Ce disque avait été édité par Silicon Optix afin d'évaluer différents appareils.

Test 1 : barre de couleur / détail vertical



Ce test est une mire fixe, il permet de vérifier si le désentrelaceur ne confond pas image fixe et image en mouvement. Il faut que les rayures noires et blanches du carré de droite (zone 1) soient visibles, de même pour les rayures rouges et vertes du carré voisin (zone 2).

Barème :

• 10 Rayures noires+blanches et rayures rouges+verts visibles et sans flicker

• 5 Flicker dans la zone 1 ou ma zone 2

• 0 Flicker dans les 2 zones ou rayures non visibles (carre de couleur homogène)

Test 2 : Jaggies 1



Vérification des effets d'escalier, c'est la capacité à éliminer l'information en trop et recalculer l'information nécessaire pour "remplir les trous" sans créer d'artefacts.
Il s'agit d'une barre en rotation dans un cercle avec des repères de couleurs pour identifier les zones de calcule. Zone verte jusqu’à 10°, zone jaune jusqu’à 20°, zone rouge jusqu’à 40° et la même chose en négatif.

Barème :

• 5 Image nette et jaggies de la barre seulement en zone verte

• 3 Image nette mais jaggies de la barre en zone jaune

• 0 Jaggies dans l'image ou jaggies de la barre en zone rouge

Test 3 : Jaggies 2



Même idée mais sur un objet en mouvement plus rapide.
Il s'agit de 3 barres a angle différent qui bougent de 5° a 35°

Barème :

• 5 Les trois barres ont les côtés nets et en permanences

• 3 Les deux barres du haut ont les côtés nets mais la barre du bas non

• 1 Seule la barre du haut a les côtés nets

• 0 aucune barre n'est nette

Test 4 : Drapeau US



Encore un test sur un objet en mouvement pour vérifier les jaggies et le détail dans l'image.

Barème :

• 10 les rayures du drapeau sont nettes et l'image est détaillée

• 5 Quelques jaggies apparaissent ou l'arrière plan manque de netteté

• 0 Beaucoup de jaggies dans les rayures

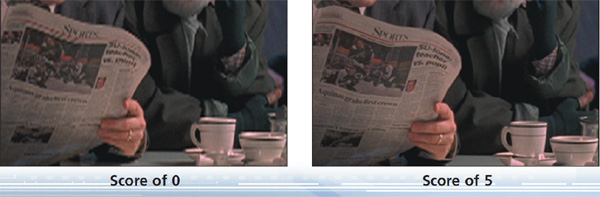

Test 5 : Amélioration des détails



Vérification du sharpness. L'image doit pouvoir devenir plus détaillée sans créer d'halos ou ring.
Pour ce test il faut éviter de cumuler le sharpness de la source et celui du diffuseur.
Il faut donc mettre tous les filtres de sharpness du diffuseur a zéro. Les filtres de réduction de bruit sont à zéro pour éviter de fausser les résultats.
Il faut regarder l'image sans sharpness puis ajouter du sharpness pour obtenir une image la plus nette possible.

Barème :

• 10 Image plus nette sans artefacts

• 5 Image plus nette mais il y a des artefacts (ringing ou du bruit dans le ciel)

• 0 Image sans améliorations

Test 6 : Réducteur de bruit



Capacité à appliquer des filtres anti bruit. Soit le filtre est temporel et garde aussi des détails, soit il est spatial et il crée alors une image floue, ce qu'on ne veut pas.
Comme pour le test précédant il convient de mettre les filtres de sharpness et de réduction de bruit du diffuseur a zéro.

Barème :

• 10 Bonne réduction du bruit et conservation des détails

• 5 Soit il y a perte de détail, soit il y a encore du bruit résiduel

• 0 Soit la réduction de bruit est inefficace, soit l'image devient floue

Test 7 : Motion adaptive NR



Test NR sur un objet en mouvement. Le but est de déterminer si le filtre temporel NR marche bien et ne laisse pas de traînée derrière les objets.
Pour appliquer ce test il faut d'abord régler le filtre NR pour éliminer le bruit vidéo dans le ciel, puis observer le grand 8 en mouvement.

Barème :

• 10 Pas de bruit ni de traînée et l'image est détaillée

• 5 La réduction de bruit est efficace mais au détriment des détails

• 0 Réduction de bruit inefficace ou ghosting (traînée) derrière le grand 8

Test 8 : Détection 3:2



Test la capacité à identifier une cadence film et effectuer la reconstruction 3:2.
La source doit être en détection automatique et non en forcée en mode film, ni en mode vidéo.
Il faut bien regarder les gradins qui ne doivent pas avoir de moirée. Cette moirée témoigne de la bonne détection ou non de la cadence film. Le repère de la cadence est la voiture, il faut que la moirée disparaisse lorsque la voiture est avant le panneau "homestread" (marquage sur la bande latérale tout a droite de l'image en début de séquence).

Barème :

• 10 : Le chip lock la bonne cadence lorsque la voiture est à une longueur de voiture avant la marque.

• 5 : le cadence lock se fait une demie second après la marque soit au niveau de la deuxième flèche du panneau "homestread"

• 0 : Le lock se fait après le panneau ou pas du tout

Test 9 : Cadences



Ce test passe plusieurs types de cadences. Le but est de savoir si le processeur est capable de les traiter correctement. Il faut bien observer le journal et les tasses, il faut q'il n'y est pas de flicker, ni jaggies, ni moirée, ni de perte de résolution.
Pour chaque cadence il faut obtenir ces 4 exigences
Chaque cadence bien traitée donne 5 points. Cependant on identifiera celle-ci en deux catégories, les cadences "types" et les cadences "exotiques" plus rares.

Barème :

• 2:2 cadence typique du PAL : "type"

• 2:2:2:4 : DVCAM ou HDV : "exotique"

• 2:3:3:2 : DVCAM ou HDV : "exotique"

• 3:2:3:2:2 : TV US pour gagner du temps et ajouter des pub : "exotique"

• 5:5 : animation en 12 image seconde, très rare car en pratique les trames sont prise en double pour créer un faux 24 images : "exotique"

• 6:4 : animation en 8 images seconde, rare car en pratique les trames sont prises en triple pour créer un faux 24 images : "exotique"

• 8:7 : cadence : "Exotique"

• 3:2 : cadence film sur base du NTSC : "type"

Nota : Pour ces tests il ne faut pas s'attacher à la fluidité de l'image mais bien à la restitution du journal et des tasses.

Test 10 : Mixe 3:2 + texte horizontal



Capacité à traiter un programme dans lequel il y a du 3:2 24fps et de la vidéo en 30fps
Il faut que le texte soit parfaitement lisible sans combing. Il faut aussi regarder l'image de fond, elle ne doit pas faire apparaître de défauts.

Barème :

• 10 : Texte net et fluide, les cordes de la guitare sont nettes.

• 5 : Texte net et fluide, mais si il y a des jaggies dans l'image ou les cordes de la guitare sont comme "enroulées"

• 0 : Il y a du combing ou du tearing dans le texte

Test 11 : Mixe 3:2 + texte vertical



Idem que le test 10 mais avec un texte a scrolling vertical de type générique de fin de film.

Barème :

• 10 : Texte fluide sans jaggies et arrière plan détaillé sans jaggies

• 5 : Texte fluide sans jaggies mais arrière plan avec jaggies

• 0 : Texte avec du combing et du tearing

[jacko]

Test sur BR :



Il s'agira de tests contenus sur le Bluray HQV édition 1.

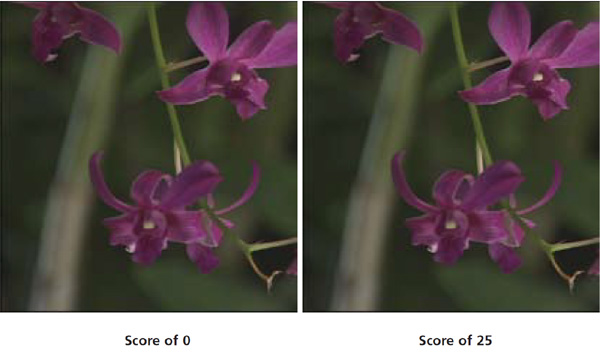

Test 1 : Réducteur de bruit HD



Comme sur le DVD HQV, il s'agit de tester la capacité de la machine à corriger le bruit dans l'image.
Il faut bien observer si le filtre NR de rend pas l'image floue et qu'il n'ajoute pas de ghosting. Il faut mettre les filtres NR a zéro et faire varier les valeurs uniquement de la machine en test.

Barème :

• 25 : réduction de bruit effective sans perte de détail

• 15 : réduction de bruit moyenne sans perte de détail

• 7 : réduction de bruit effective mais perte de détail

• 0 : pas de réduction de bruit, ou perte importante de détails, ou ajout d'artefacts.

Test 2 : Perte de résolution vidéo



Il s'agit de tester la capacité du désentrelaceur à différencier les objets fixes des objets en mouvement sans qu'il y est perte de définition. Le désentrelaceur doit être en mode auto. Il faut observer les coins, la partie droite du milieu et la barre blanche. Si le désentrelacement est correcte alors on doit voir des lignes blanches et noires dans les coins.

Barème :

• 20 : On voit les lignes noires et blanches dans les coins.

• 0 : Les coins flashes, on ne voit pas les lignes

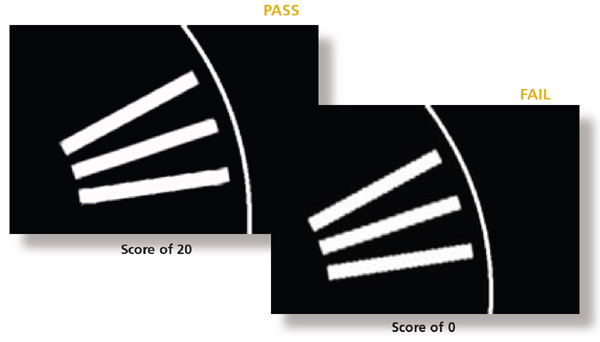

Test 3 : Reconstruction vidéo, jaggies 1



C'est le test des 3 barres en mouvement rotatif comme dans le DVD HQV.

Barème :

• 20 : les 3 barres sont nettes en permanence

• 10 : Seules les 2 barres du haut sont nettes

• 5 : seule la barre du haut est nette

• 0 : aucune barre n'est nette

Test 4 : Jaggies 2



Vérification des effets d'escalier, c'est la capacité a éliminer l'information en trop et recalculer l'information nécessaire pour "remplir les trous" sans créer d'escaliers.
Il s'agit d'une barre en rotation dans un cercle avec des repères de couleurs pour identifier les zones de calcule. Zone verte jusqu’à 10°, zone jaune jusqu’à 20°, zone rouge jusqu’à 40° et la même chose en négatif.

Barème :

• 20 Image nette et jaggies de la barre seulement en zone verte

• 10 Image nette mais jaggies de la barre en zone jaune

• 0 Jaggies dans l'image ou jaggies de la barre en zone rouge

Test 5 : Perte de résolution en mode film



Pour ce test un signal 1080p24 a été converti en 1080i60. Le désentrelacement doit être laissé en automatique. On retrouve le même schéma que pour le test 2. Il faut à nouveau observer les coins et il faut que les bandes noires et blanches soient visibles et qu'il n'y est pas de banding.

Barème :

• 25 : Les lignes noires et blanches sont visibles dans les coins

• 0 : Les coins flashent ou il y a du banding vertical sur les extrémités des coins

Test 6 : perte de résolution en mode film : stadium[/b]



Il faut que les gradins soient sans moirée ni clignotements.

Barème :

• 10 : pas de moirée ni de clignotement

• 0 : moirée ou clignotement.
