Le P'Tit Rex de SYLEX

[SYLEX]

Début 2013, la pièce est vide, nos filles ainées sont parties faire leur vie. Qu'est-ce qu'on pourrait bien en faire ?

Le but ce sera ça : des images et du son et rien autour, de l'efficacité et pas d'esbroufe, rien qui ne distrait du film, du concert...

Mais la pièce est toute en longueur (6m85x3m35), avec une porte-fenêtre et ça résonne pas mal.

[SYLEX]

Je décide donc de faire appel à un pro pour l'étude acoustique : le Studio des Quatre Chemins.

Après réception de l'étude (avec plein de plans), on attaque le "gros œuvre".

Nota : le mur de droite est en pierre jusqu'à mi-hauteur puis en parpaing en retrait jusqu'au plafond.

Ouverture du plafond :

L'idée géniale de l'acousticien : puisque ce sont les angles qui posent problème, pourquoi ne pas les supprimer !

Doublage du placo d'origine avec du Fermacell et de la Green Glue :

Ouverture d'une niche au dessus de la pierre qui accueillera les électroniques :

[SYLEX]

Y'a aussi les bricoles qui prennent pas mal de temps.

Vu la fragilité des plaques de plafond et le fait que la différence de TVA paie une bonne partie de la pose, je décide de faire poser le plafond par un pro.

Dans la foulée je colle les plaques de Laine de Roche comme sur les plans.

Le tour du plafond reste ouvert et de simples néons assurent l'éclairage.

[SYLEX]

On attaque les Corner-Trap.

Le plancher en OSB sur sous-couche acoustique ne prend même pas une demi-journée à poser.

Réception d'un peu de matériel (en complément de ce qui est déjà dans le salon).

Le Salon (avant) :

H-C Salon.JPG (60.41 Kio) Vu 22861 fois

[SYLEX]

Un Corner-Trap original (et pénible à réaliser).

2014-01 CornerTrap Droit Porte Fermé.JPG (59.32 Kio) Vu 22869 fois

Il s'ouvre...

2014-01 CornerTrap Droit Porte Ouvert Bis.JPG (60.08 Kio) Vu 22869 fois

Pour permettre l'accès aux combles, via la trappe existante.

2014-01 CornerTrap Droit Porte Ouvert.JPG (57.55 Kio) Vu 22869 fois

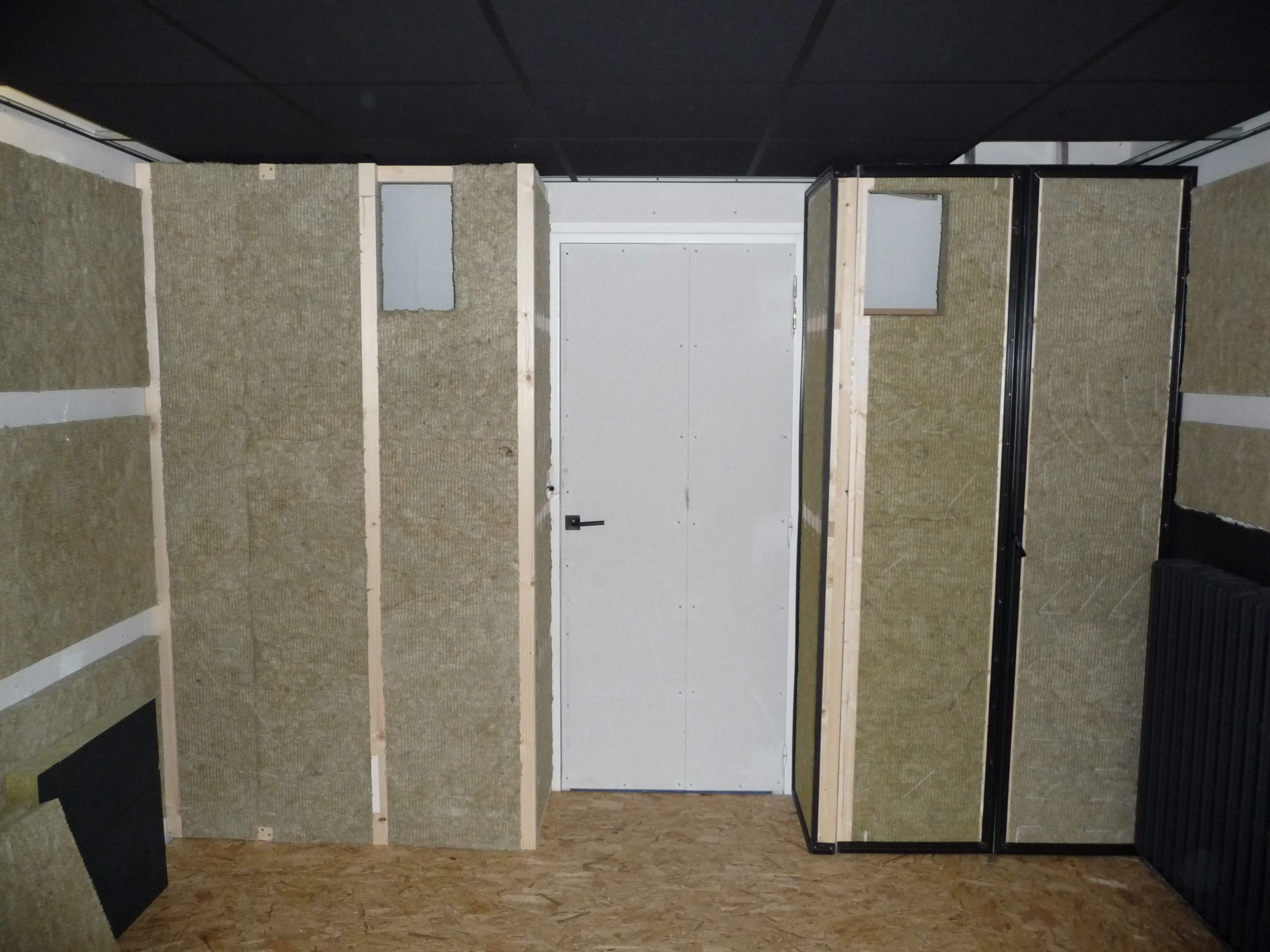

Vue d'ensemble :

On peut voir les ouvertures pour les enceintes arrières et les 1ères baguettes SWAL pour le tissu tendu.

On continue dans le traitement, avec des diffuseurs 3D (faciles à déplacer dans le plafond pour tests).

2014-02 Pose Diffuseurs.JPG (61.29 Kio) Vu 22639 fois

[SYLEX]

Bitumage de la fenêtre.

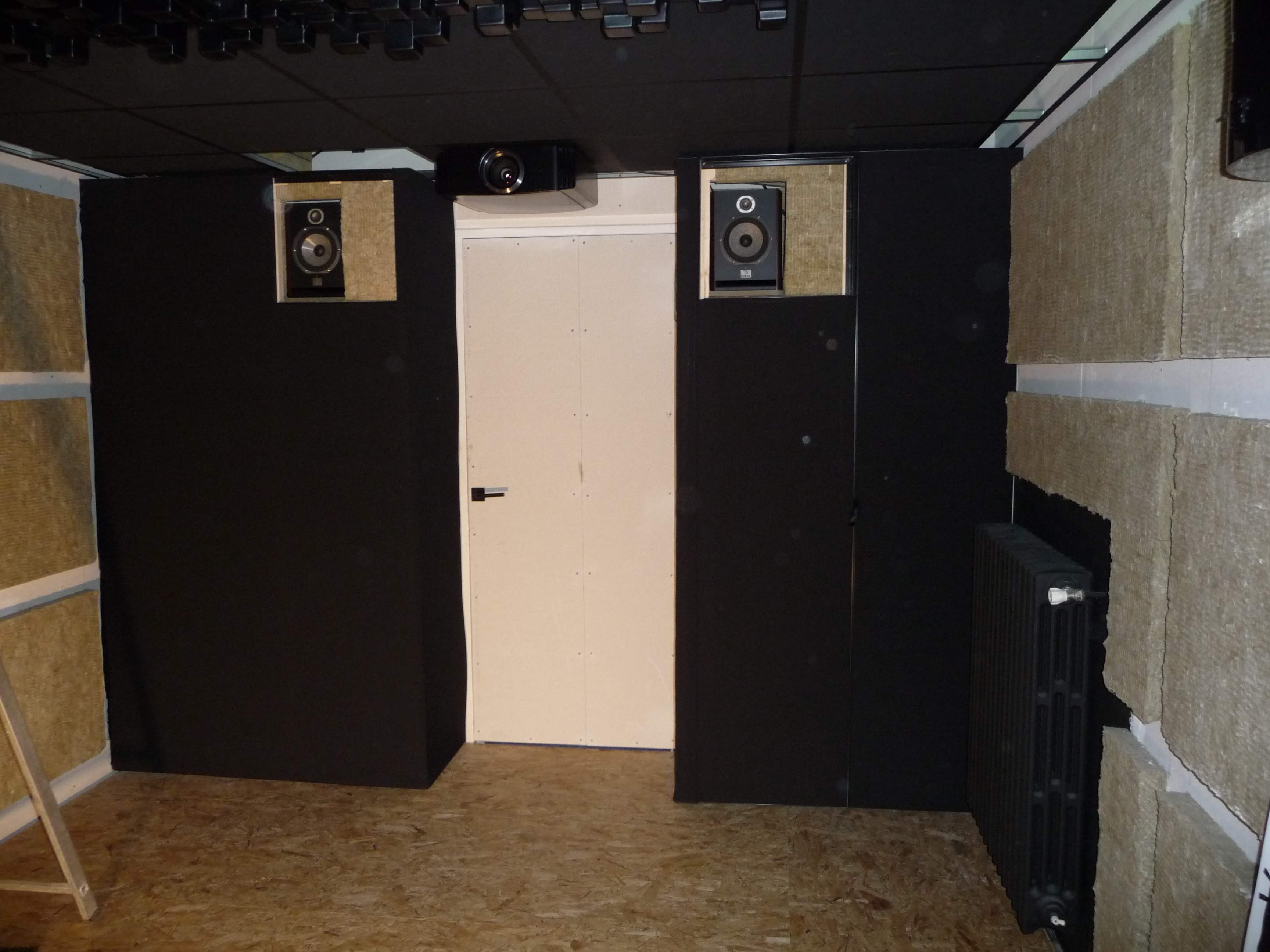

VP et enceintes arrières en place.

Et 1er essais avec un écran de fortune.

Ecran chris.24 4K monté.

[SYLEX]

Câblage et installation de la niche.

Enceintes latérales en place.

Enceintes frontales et caisson en place (1ère version).

Les potences sont là pour soutenir l'écran.

[SYLEX]

Pour peaufiner le placement des enceintes, on passe aux 1ers tests et réglages (le début d'une série sans fin).



Ensuite il faut encore habiller tout cela, avec du tissu SWAL un peu partout...

Et du tissu spécifique devant les enceintes.

Nota : autour des panneaux, ce sont des baguettes SWAL ; à l'intérieur, ce sont les lames de métal. Derrière les lattes de bois sont collés des aimants qui viennent se coller sur les lames métalliques au travers du tissus.

[SYLEX]

Pour la diffusion, à l'arrière, on place des lattes de bois de largeurs variables avec des espacements variables (la séquence a respecter est précise).


Ces lattes permettent une diffusion (comme un panneau de Schroeder) sur une large zone tout en conservant l'absorption de la LdR.

On peint l'OSB en noir à l'arrière. On pose une moquette noire à l'avant.


On fait calibrer le VP par un pro : Kazuya. On en profite pour faire quelques mesures audio.
Le RT avant traitement :

RT avant.JPG (40.48 Kio) Vu 22853 fois

Le RT après traitement.

RT après.JPG (32.37 Kio) Vu 22853 fois

Le traitement est trop efficace ! Il faudra un peu remonter le RT. Mais l'essentiel est là et c'est plus facile à remonter qu'à descendre.

On continue avec l'ajout de quelques étagères.


[SYLEX]

Même si l'acoustique est excellente, il reste quelques corrections à effectuer sur les courbes. On investit donc dans un préampli.

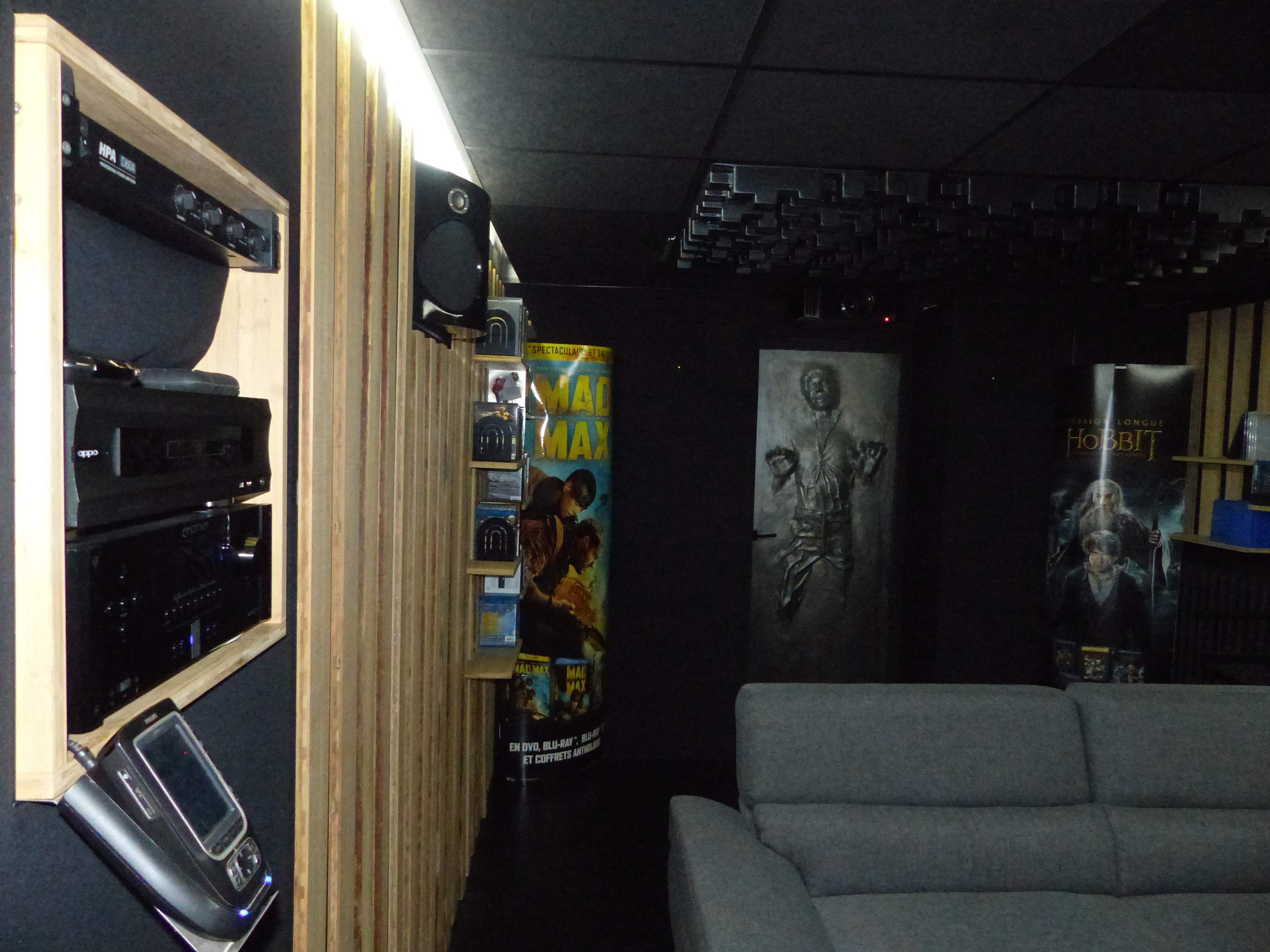

Au final, voici la vue lorsque l'on entre dans la pièce.

Et depuis l'écran.

Pour la déco, un sticker 3D a été collé sur la porte d'entrée et une amie qui bosse dans le rayon "culturel" d'une grande surface me fournit régulièrement des PLV sur les dernières sorties Blu-Ray.

[SYLEX]

La niche a été optimisée.

Un ampli 4 voies a remplacé les 2 amplis stéréos. Un support a été créé pour la télécommande. Un tissu cache les vilains câbles. Du scotch masque les LEDs qui ne peuvent pas s'éteindre. Noir, c'est noir, même si le flash ne donne pas cette impression !

Pour faciliter l'accès derrière l'écran, celui-ci est désormais monté sur charnières avec des pieds qui se déplient.

Derrière, la même toile que sur les murs est agrafée sur une grosse barre en haut et tendue par de petites barres en bas.
Pour les gros travaux, j'enlève l'écran et la toile.

[SYLEX]

La scène frontale, telle qu'elle était en août 2016.

Nota : chaque pied sablé fait 60 Kgs, le caisson a également 60 Kgs de lest.

Après quelques séances de réglages audio, je profite, je profite... en attendant les inévitables évolutions à venir.

[SYLEX]

Les évolutions 2017 :
- Remplacement du Velodyne DD15 par 2 gros caissons DIY avec des Beyma 18LX60 v1 :

Ils sont alimentés par un HPA A5000 (ventilation revue) :

La scène frontale a été réaménagée pour une meilleure accessibilité à l'arrière des enceintes et caissons.

Les réglages ne cessent de s'affiner et les PLV à l'arrière se renouvellent de temps à autres pour faire évoluer la déco.

[SYLEX]

Les évolutions (importantes) 2018/2019 sont en photos ici : post179909423.html#p179909423
