KTR 5725 A COCHETEUX [ montage Kit]

» 03 Juin 2005 22:04

pour le pont de diode j'aurais aimé faire un achat en ligne , car sur avignon c'est misére cotes achat composant ... !

» 03 Juin 2005 23:33

patmeth a écrit:

Je compte aussi faire un boitier digne du KTR.
j'ai posté une première réflexion dans le thread idoine quant à la manière
de réaliser le boitier.

pourquoi sépares-tu l'alim du préam., puisqu'apparemment même l'un sur l'autre, il n'y a
ni soufle, ni interférence .

jm[/quote]

simplement pour une question d'encombrement et aussi parce que j'ai deja un vieux boitier que je peux réemployer

» 04 Juin 2005 9:29

probléme resolue !

j'ose pas vous dire le comment .... :mdr:

» 04 Juin 2005 9:53

excusez moi mais je vais faire la grosse feignasse ... !
maintenant que mon problème est résolue ! ( faire bien gaffe que l'horsque l'on taille les pattes du pont de diode pour les faire entrer
dans les trous,quelles ressortent bien cotes soudures ....... j'en connais qui on couru longtemps ... )

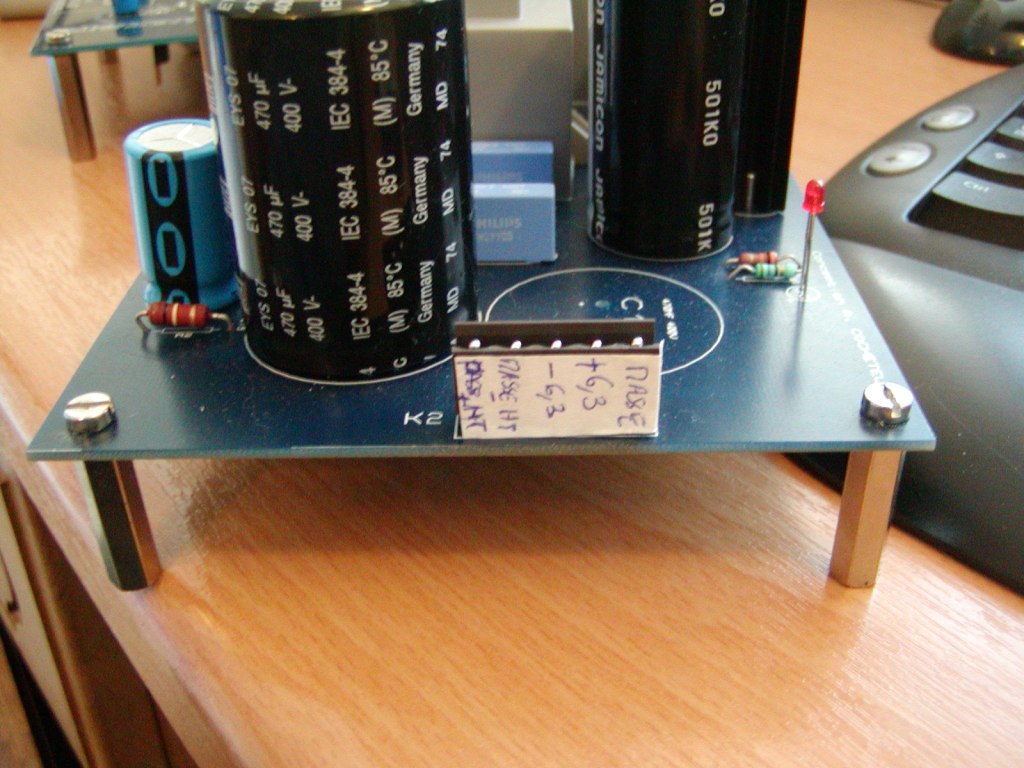

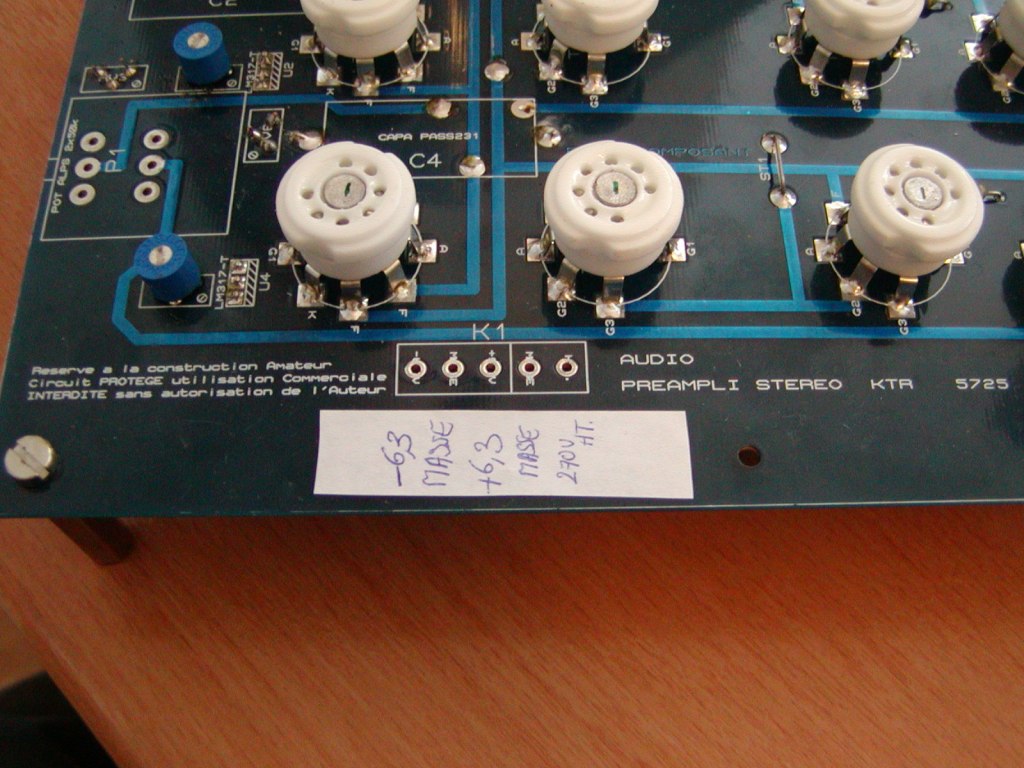

pour la suite des événement , a savoir le branchement de carte a carte via la nappe je vous poste une photo pour qu'une âme charitable veuille bien indiquer les emplacements ....

je vous avez prévenu je fais la grosse feignasse ! on vas dire que je viens de loin et qui faut que je souffle !

» 04 Juin 2005 9:54

gustare a écrit:probléme resolue !

j'ose pas vous dire le comment ....

Ben si ose, ça servira à d'autres.

faut pas avoir de complexes

Philippe

» 04 Juin 2005 10:12

DavidP a écrit:

D'autre part, ta designation des connecteurs est un peu fausse :

Il n'y a pas de -6.3V.

Il y a le 270V, la masse, le +6.3V et le 0V du chauffage filament, et de nouveau la masse.

Mais attention, le 0V du chauffage filament n'est pas au potentiel de la masse : Il est en pricipe à HT/3 = 270/3 = 90V par rapport à la masse. Et donc le +6.3V à 90+6.3 = 96.3V par rapport à la masse.

Mais cette valeur de 90V n'est pas critique. Il faut qu'elle fasse quelques dizaines de volts.

En revanche tu dois avoir précisemment 6.3V entre le 0V filament et le +6.3V.

excuses moi david ... mais là suis perdu a jamais !

» 04 Juin 2005 13:54

suis-je juste ?

» 04 Juin 2005 14:03

Gustare j'espère ne pas me tromper. Mais je pense que les branchements doivent etre comme sur les deux photos ci-dessous.

» 04 Juin 2005 14:11

ben je crois que c'est la méme chose non ?

» 04 Juin 2005 14:47

Oui, c'est bon !

» 04 Juin 2005 14:51

il est monté et en tension !

merci de votre patience.... :wink:

» 04 Juin 2005 15:04

question de réglage ...

vous vous souvenez que a un moment donné , il a fallu ajusté a 6.30v ?

maintenant que l 'alim est relier a la carte préamp , la tension au bornier a chuté a 6.20v , et 5.93 sur entrée carte préamp !

serait'il judicieux de ramener cette valeur a 6.30v ? :idee:

» 04 Juin 2005 15:25

ben oui, faut adapter à la charge

» 04 Juin 2005 16:24

gustare a écrit:probléme resolue !

j'ose pas vous dire le comment ....

Très content pour toi Gustare!!! Il me semblait bien que celà venait de ton pont...
Bon courage pour la finalisation!

» 04 Juin 2005 16:47

flom a écrit:
gustare a écrit:probléme resolue !

j'ose pas vous dire le comment ....

Très content pour toi Gustare!!! Il me semblait bien que celà venait de ton pont...
Bon courage pour la finalisation!

+1

jm

KTR 5725 A COCHETEUX [ montage Kit]

KTR 5725 A COCHETEUX [ montage Kit]

petite photos explicatives
