Bobo le Chat a écrit:Alex_twn a écrit:Hello,
Entre temps j'ai ameliorer mon alim lineaire pour l'apple TV car elle consome plutot beaucoup et ma premiere alim tenait mais etait hyper brulante, je me faisait du soucis a long terme.
Alex.
Hello
Peux-tu nous en dire plus, merci
Le hit-parade est donc
Atv+alim modifiée+dac Spencer
Atv+alim modifiée+dac Cirrus Logic modifié
Atv+alim modifiée+sorties analogiques
Atv
C'est bien cela ?
Amicalement
Roger
Bonjour,
Je reviens vers toi pour te donner plus d'infos sur ma modif d'alim pour l'Apple TV.
Je viens de finir la validation avec plusieurs heures de tests a 4A, ca tient tres bien et ca ne chauffe pas tant que cela.
J'ai au final utilise 4 etages bipolaires darlington, asservis par AOP pour pouvoir fournir le courant a necessaire l'Apple TV, autour de 2.8A en regime normal, avec des pics a ~3.3A lors de l'utilisation du chip graphique (toutes les animations, les slides shows, le scroll dans les playlist, etc...).
Mon alim tient facilement 4A je pense meme plus si necessaire.
Elle est basee sur le montage de DIY real audio que j'avais donne plus haut et ma modif revient en fait a multiplier les etages de courant pour diminuer la temperature et le stress de chaque bipolaire pour assurer un fonctionnement durable.
Le niveau de bruit que j'ai au final est pas mal du tout car meme avec la capacite en courant, j'arrive a 6~7mVpp autour du 5V et lors de l'utilisation du chip graphique et des appels de courant je suis environs au double soit 12~14mVpp (pour comparaison mon airport express N est largement plus bruyante sur une alim similaire que l'Apple TV).
Je crois que je suis arrive a un truc qui me plait pour alimenter mon Apple TV et que je pense fiable dans le temps. (auparavant ca chauffait vraiment beaucoup trop).

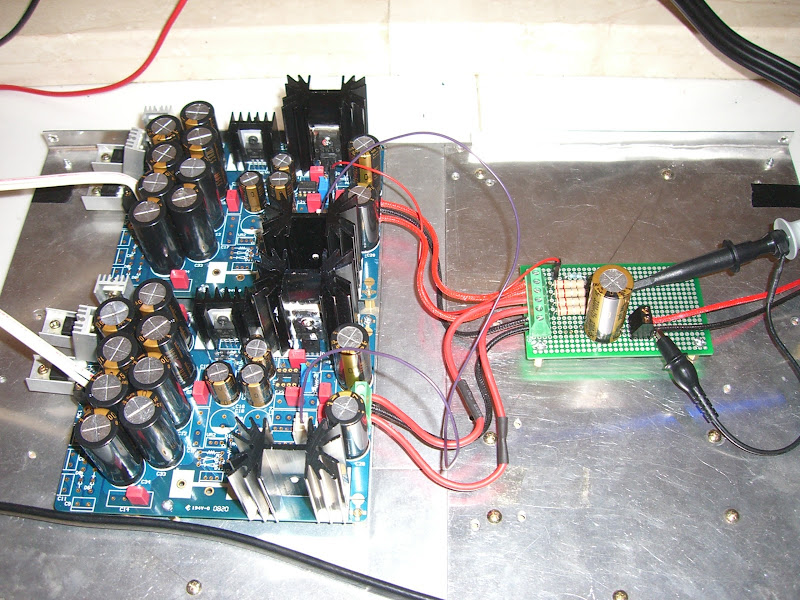

Voici un apercu des modifs: les PCB sont fait a la base pour faire du +/- mais j'ai modifie la partie - pour faire du + et j'utilise 2 PCB, le 3eme PCB veroboard est mon etage ballast pour compenser les differences de sorties des bipolaires.
J'utilise toujours mon alim de labo en principale donc je rentre en DC car je n'ai pas de transfo torique avec assez de courant.
J'attaque en DC a ~9.8V, en dessous de 9.4V la regulation n'est plus assuree correctement (Apple TV reboot), donc le pense qu'un tranfo torique 2 enroulements 7V/50VA devrait etre suffisant tout en limitant la chauffe max des bipolaires.
Un apercu de l'ensemble en fonctionnement, plus grand chose a finir, juste une belle mise en boite et modifier la sortie optique au profit d'une coaxiale.
Le disque est un 500Go 2.5" eSATA (donc alim externe et pas sur celle de l'Apple TV) et les radiateurs sont sur le CPU / GPU identique a celui de Kilou et sur le reste des petits radiateurs de chipset.
Voila les prochaines photos quand tout cela sera dans une belle boite avec UGS / UP / DAC Spencer et apres stop fini le DIY.
