J-C.B a écrit:Bonsoir,
Devant le faible cout des amplis chinois, je crois bon de virer ma cutie.
Je veux dire par là qu'afin de faciliter la tache aux moins rompus à l'électronique, il m'a semblé bon de réaliser ce système sous forme de modules distincts. Je suis tout à fait conscient que la multiplication des modules peut représenter un surcout à cause des multiples PCB.

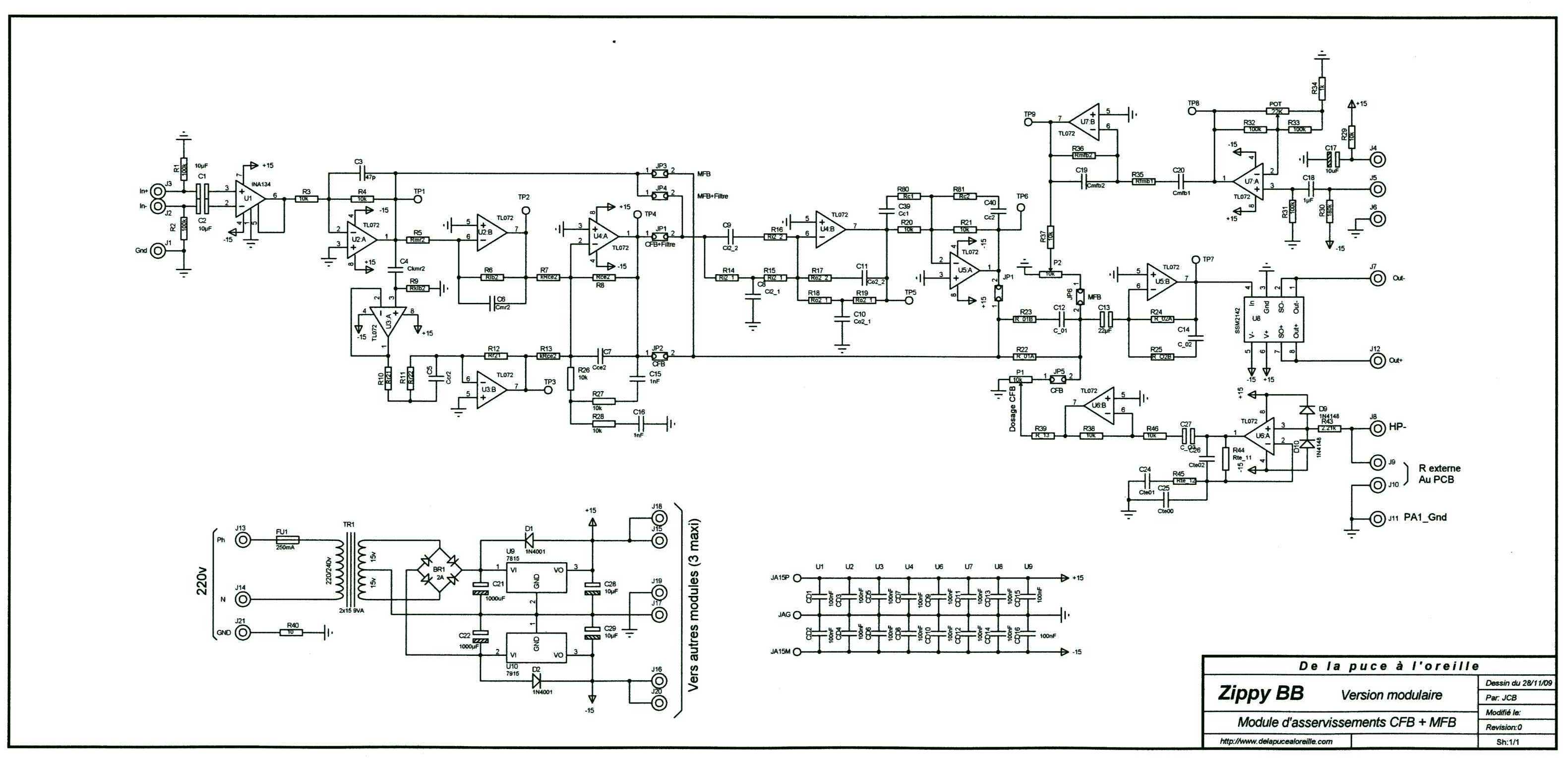

En ce qui concerne l'asservissement, il fait dorénavant l'objet d'un module spécifique. Afin d'en étendre les possibilités, il doit être capable de contrôler aussi bien un boomer, qu'un tweeter. Je suis en train de le doter de la possibilité de le faire fonctionner d'une manière hybride. C'est à dire à l'aide d'un pont de Voigt, ou d'un accéléromètre ou les deux à la fois. Des jumpers devront permettre de concrétiser votre choix.
En résumé, le projet que nous avons avec Pencoat est conséquent et pour aller au bout sans encombre, je crois que, pour ceux qui ne sont pas rompus à la fabrication de gros modules, la version modulaire est la meilleure.
Le schéma du précédent mais très actif projet est le suivant.
http://ddata.over-blog.com/xxxyyy/1/74/30/05/Realisation-Projet/Zippy001.jpg
Il comporte l'asservissement (pont de Voigt), l'amplificateur et un système de protection et de dialogue, entre modules et l'extérieur via un PIC.
Il est incompatible a un asservissement hybride.
Le plan d'implantation sur le PCB est le suivant
http://ddata.over-blog.com/xxxyyy/1/74/30/05/Realisation-Projet/Zippy_2_Implantation.pdf
Le circuit vue coté composants
http://ddata.over-blog.com/xxxyyy/1/74/30/05/Realisation-Projet/Zippy_2_Top.pdf
et vue coté soudure
http://ddata.over-blog.com/xxxyyy/1/74/30/05/Realisation-Projet/Zippy_2_Bottom.pdf
Les fichiers Gerber correspondants
http://ddata.over-blog.com/xxxyyy/1/74/30/05/Realisation-Projet/Zippy2_Gerber.rar
Cordialement
Désolé, j'ai pas dû tout comprendre: je faisait référence à la version retravaillé compatible avec un asservissent hybride.
Sinon le Zippy 2b est déjà un superbe engin
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
Mon projet est de mettre en 18LX60 en clos avec un volume de ~80à190l (je suis pas encore fixé).
Je vais tester l'asservissement de None82, mais votre approche par pont de Voigt ou hybride m'intéresse au plus haut point.
Je compte driver ce caisson avec un A500 en mode bridgé (classe AB économiquement très intéressant) donc ampli externe au Zippy donc premier cas le plus "simple" présenté dans
http://ddata.over-blog.com/xxxyyy/1/74/ ... ptic_2.pdf .
Et peut être un jour un système complètement zipppy-isé.
Cordialement
Manu
Edit: J'ai tout relus depuis le début et en effet, j'avais zappé plein de choses. A force de suivre trop de topics a la fois, ça s'embrouille un peu la haut.
