Mise au point d'enceintes HR en actif

[Philby]

Avec REW sur un coax, appuyé par une troisième voie (sub asservi).

Tout le détail de cette manip est là :
diy-filtrage-equalisation/filtrage-soustractif-a-delai-avec-le-dspiy-t30046299.html

Philby,
as-tu essayé de baisser la fx entre la comp et le 12" ? Et est-ce que tu as un diagramme de directivité ? Je serai curieux de voir la réponse en puissance

Non, mais vu la courbe de disto, autour de la coupure, je me demande si c'est bien utile (je suis à 1k, le constructeur recommande 1.2k).
La directivité est donnée sur le site du constructeur

[Philby]

Pour Nimaj44, je te mets des steps pour que tu puisses comparer :

Avec un filtrage LR24, mal aligné temporellement entre tweeter et boomer :


En soustractif, avec un delais Tweeter boomer de 20 :


En soustractif, avec un delais Tweeter boomer de 30 :


En soustractif, avec un delais Tweeter boomer de 40 (le meilleur pour moi):


En soustractif, avec un delais Tweeter boomer de 50 :


[Cobrasse]

Je suis très impatient de faire du soustractif, un jour, bientôt j'espère .

Phil parfois il y a des écarts entre données constructeurs

[Philby]

Phil parfois il y a des écarts entre données constructeurs

Oui, mais je ne suis pas équipé pour faire ça sérieusement

[Cobrasse]

Oui, mais je ne suis pas équipé pour faire ça sérieusement

Ce n'est pas très compliqué, un support bois qui permet une rotation (donc placer une grosse vis sur l'axe de rotation) et on inscrit les angles de 0° à 90° par pas de 10°.

Je ne sais pas si tu avais vu la photo de mon montage ?

[Philby]

Oui, mais je ne suis pas équipé pour faire ça sérieusement

Ce n'est pas très compliqué, un support bois qui permet une rotation (donc placer une grosse vis sur l'axe de rotation) et on inscrit les angles de 0° à 90° par pas de 10°.

Je ne sais pas si tu avais vu la photo de mon montage ?

oui, oui, j'avais vu.
mais je manque un peu de temps, il faut tout sortir dehors.

[androuski]

C'est vrai que ça occupe pas mal pour un résultat qui est un peu connu d'avance ; le soustractif je vais m'y mettre aussi
Histoire de mesurer l'absurdité d'avoir une phase linéaire dans une pièce qui résonne comme une cloche de pâques

[Nimaj44]

Pour Nimaj44, je te mets des steps pour que tu puisses comparer :

Merci

Voici la step que j'avais lors de ma dernière mise au point :



J'en déduis que le calage n'est pas encore au top, ou c'est l'effet de la charge bass reflex ?

[Kro]

C'est vrai que ça occupe pas mal pour un résultat qui est un peu connu d'avance ; le soustractif je vais m'y mettre aussi
Histoire de mesurer l'absurdité d'avoir une phase linéaire dans une pièce qui résonne comme une cloche de pâques

Un petit coup de rephase pour redresser la phase de ton filtre actuel et tu branches ton pc en source le temps du test puis tu te fais ton opinion. J'avais le test il 2-3 ans. Je vais le refaire.

[Philby]

J'en déduis que le calage n'est pas encore au top, ou c'est l'effet de la charge bass reflex ?

Bon, déjà tout est dans le bon sens cette fois!

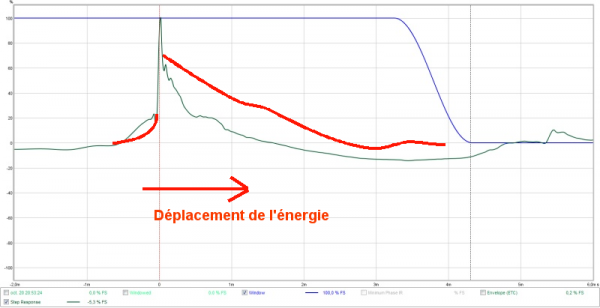

Moi je dirais calage temporel à affiner :
Le boomer arrive trop tôt (ou le tweeter trop tard, je ne sais pas comment ni quoi tu cales).

[thierry38efd]

Histoire de mesurer l'absurdité d'avoir une phase linéaire dans une pièce qui résonne comme une cloche de pâques

Il y a 2 aspects différents,
l'effet de Haas (precedent effect) ou des mêmes fréquences arrivent en retard par rebond.

la source ponctuelle,ou toutes les fréquences démarrent simultanément.
surtout avec des sources pavillonnées (directives).
Pour cela,on corrige l'enceinte,et non la pièce d'écoute.

La step (échelon) sert à déterminer des traitements acoustiques,avec des mesures dans la pièce.(somme des impulses directes et réverbérées).
pour le calage,c'est l' impulse directe (ou oscilloscope).

Avec un raisonnement inverse:
on pourrait construire des DAC,préampli,ampli pour en faire des systèmes non-minimum phase.
Mais ça ne se fait pas,par bon sens.

[invite7]

.

[Cobrasse]

Cela ne semble pas aussi simple et tout le monde ne semble pas d'accord. Où est l'axe de rotation ?

Comme font les pros et aussi ceux qui ont écrit des bouquins reconnus mondialement. Ainsi on limite les erreurs . Et quand on retombe sur les datas constructeurs fiables, on peut se dire, qu'on est certainement sur la bonne voie

Ce sujet est en relation avec le topic, dans la mesure ou la directivité du pavillon est à prendre en compte dans le mise au point.

Farpaitement

[wakup2]

http://www.artalabs.hr/AppNotes/AP6_Dir ... ev1.01.pdf
