JAZH LF2.0 : Audax, Atohm, Hypex, une 3 voies active

» 06 Déc 2010 22:08

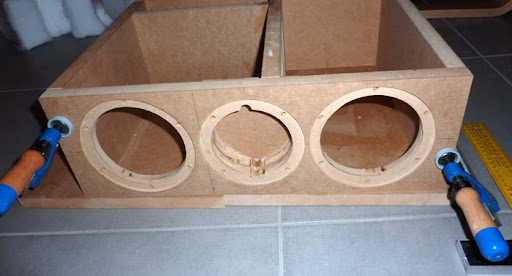

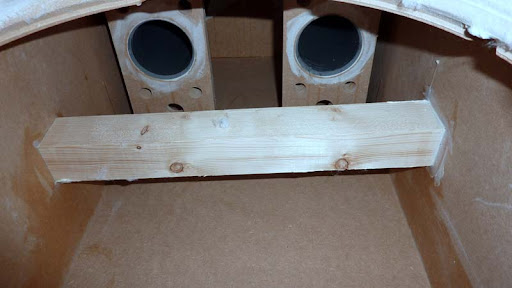

La cavité pour le tweeter :

Les trous c'est un clin d'oeil à celui qui va récupérer les enceintes : c'est un spécialiste de l'allègement des moteurs d'avion (je ne suis jamais monté dans son aéroplane allègé !).

» 06 Déc 2010 22:13

androuski a écrit:Tu vas faire ça dans le salon ? tu ne crains pas les mines de sel ?
Me ferais bien un rail de médium moi...

Pas de moquette à fumer chez moi, mais un balcon bien pratique (quoique en Lorraine entre pluie, neige et froid le balcon ça vaut pas un atelier).

» 06 Déc 2010 22:18

Pour qq'un qui travaille sur un balcon tu avances plutôt vite :wink:

» 06 Déc 2010 22:46

androuski a écrit:Pour qq'un qui travaille sur un balcon tu avances plutôt vite

J'ai mis les bouchées triples ce week-end.

On remarquera les cotes à +/- 2 mm de Leking Merlin, çelui là doit pas marcher à l'eau claire. Résultat : un max de ponçage et de mastiquage.

» 06 Déc 2010 22:50

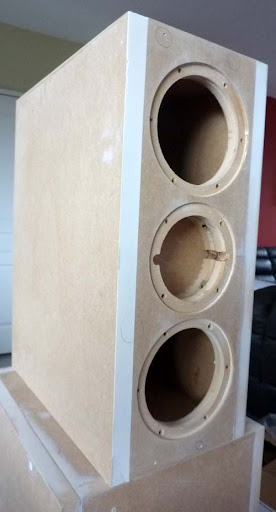

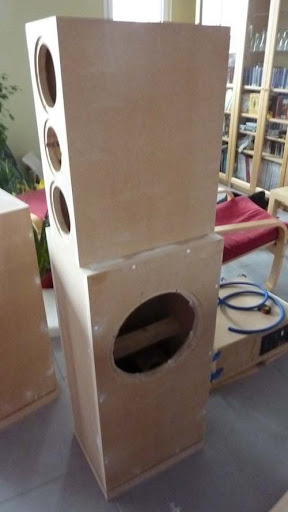

Vue de coté :

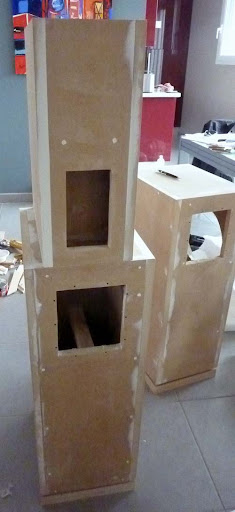

Vue de derrière :

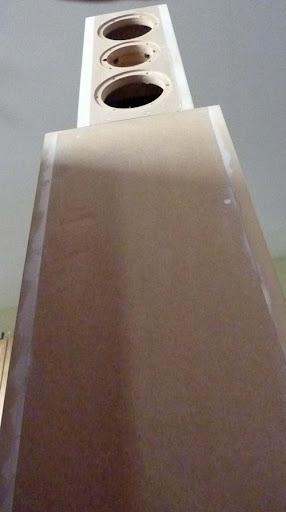

Vue façon totem :

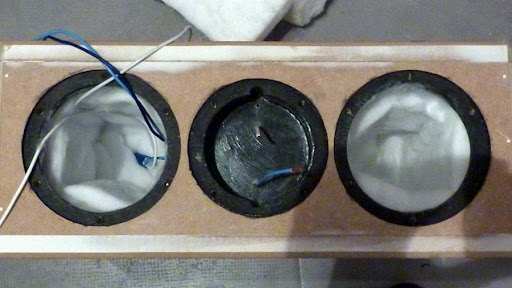

Vue des cables Real et de la ouate de polyester Cradorama :

» 06 Déc 2010 22:53

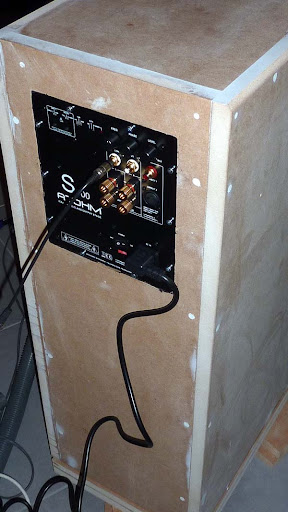

Essai d'un caisson : ça pulse grave.

On peut voir dessous le zigouigoui electronique tout moche qui pendouille avec une nappe et qui sert de +/- /off/télécommande.

Essai de l'ensemble ben vla t'y pas que ça marche pas !

» 06 Déc 2010 23:01

Ouais ça marche pas, l'Hypex ne répond pas qu'il a fini de charger les filtres en mémoire. Mail à Hypex. Réponse c'est normal, c'est un bug, tout va bien.
A ce moment là je suis encore confiant : le bug est normal, on dirait du Krosoft.

Donc récapitulons :
Téléchargement du software.
Téléchargement du firmware et chargement dans chacun des modules.
Design de la filtration et chargement du filtre tout simple pour commencer : 2500 Hz à 24 dB et 150 Hz à 24 dB plus callage temporel au pif de l'aigu en le retardant de quelques ms. Un chargement dans chacun des modules. Faut savoir manier l'USB.

Première écoute.
Enfin ça marche (mais ça va pas durer voire la suite plus tard).

» 07 Déc 2010 21:51

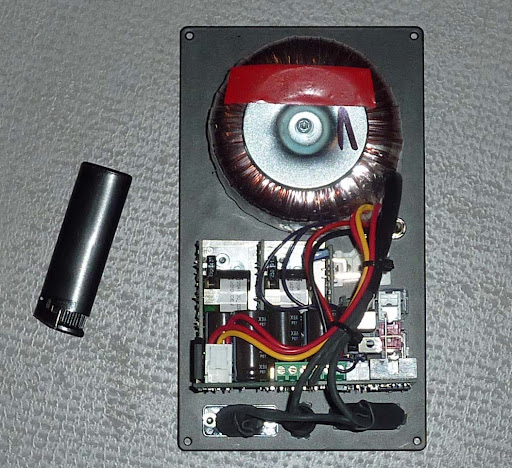

L'hypex AS2.100 D presqu'à l'échelle :

La taille est assez stupéflipante.
On peut voir la taille des connecteurs pour HP type sucre (en vert) complètement inadaptés aux câbles HiFi. Et les 4 malheureux trous de phi 3 pour la fixation.

» 07 Déc 2010 21:56

En comparaison le S300 fait plus balaise même si l'Hypex est plus lourd du fait du torique d'alimentation alors que le S300 a une alimentation à découpage.
N'empêche que j'ai du ouvrir l'atohm non pour y trouver des quarks mais pour coincer le connecteur de sa petite diode bleue qui clignotait de façon très aléatoire.

» 07 Déc 2010 22:01

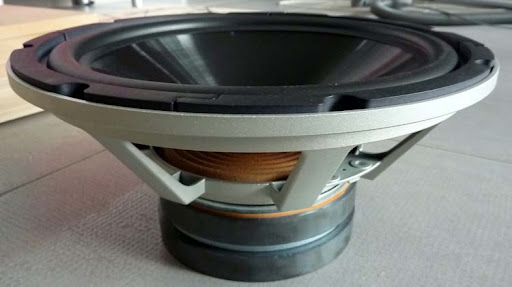

J'en profite pour rappeler que l'Atohm P300 est vraiment un bel HP Français (mais made in PRC).

Du sérieux.

» 08 Déc 2010 10:53

Joli tout çà. C'est opérationnel pour samedi?

» 08 Déc 2010 14:15

fiscal a écrit:Joli tout çà. C'est opérationnel pour samedi?

A ce jour : non ! :cry:

Mais tu vas trop vite : le monde virtuel (le forum) a une semaine de retard sur la vie réelle. Ne sautons pas les étapes.

» 08 Déc 2010 14:28

La première filtration entrée dans les AS2.100 :

Branchement du VAIO sur l'USB de l'Hypex. Le VAIO n'est pas raccordé sur le secteur car son alimentation est ultra bruyante. Utilisation de window media comme lecteur. Les 2 Hypex sont connectés via la liaison SPDIF. Chaque Hypex attaque son module S300 sur l'entrée bas niveau et non l'entrée directe afin de conserver actif le potar du gain, sélecteur sur LFE.

Première écoute : tout y est, doucement d'abord on ne sait jamais si le Tweeter n'était pas filtré... Puis plus fort, plus fort, plus fort, plus fort.
Premier enseignement : mes voisins n'apprécient pas, c'est très fort pour un appartement mais pour la grande pièce dans la maison isolée pour laquelle le système est prévu ce sera peut être limite. L'Hypex manque de Watts par rapport au très mauvais rendement des médiums LD130.
Deuxième enseignement : c'est pas droit, il faut modifier le filtrage.

» 08 Déc 2010 16:08

Tu dis que ça manque de jus l'hypex ... en même temps, le AS2.100 est composé d'un UCD100 ... quand on regarde la doc et surtout les photos, le transfo doit tourner à 130 / 150Va tout au plus.

Doc UCD100:
- 100Wrms @ 4 Ohms - 1% THD
- 50Wrms @ 4 Ohms - 0.05% THD (0.15% max)
Rendement de 92% à puissance max

Là, tu en as 2 dans l'AS2.100 ... (capa de filtrage sur la platine de l'ampli en direct ?? elles sont petites ...)
Donc en toute objectivité, tu dois avoir un ampli qui doit pouvoir fournir du 2x40Wrms en 4 Ohms sans trop morfler, mais c'est vraiment le maxi avec un THD qui doit être assez merdeux ... en gros, faut pas trop pousser le volume et ne pas avoir des HP avec une sensibilité basse ...

Les modules Hypex sont bien, mais il faut lire les data pour avoir les bonnes valeurs

Dagda

» 08 Déc 2010 17:48

C'est dommage qu'ils ne proposent ce module de filtrage actif qu'en 1 seul modèle de très faible puissance.
Mais ca devrait aller dans ton cas, le sub va beaucoup soulager les medium
Tu peux même tenter un crossover à 150hz mais pas beaucoup plus haut avec le hp sur le côté. Ca finirait par trop s'entendre.
