Alimentation à Découpage

» 28 Mar 2019 16:48

Je viens d'en terminer une alime passive pour grimper à 1 260 V, pour alimenter une paire de GM70.

Maniacos parle d'une alimentation symétrique, pas de la cascade d'alimentations.

» 28 Mar 2019 17:41

Le schéma ne montre pas 24V avec un point milieu?
Par rapport à ce milieu, tu as -12V d'un côté et +12V de l'autre. Ou alors j'ai raté une marche...

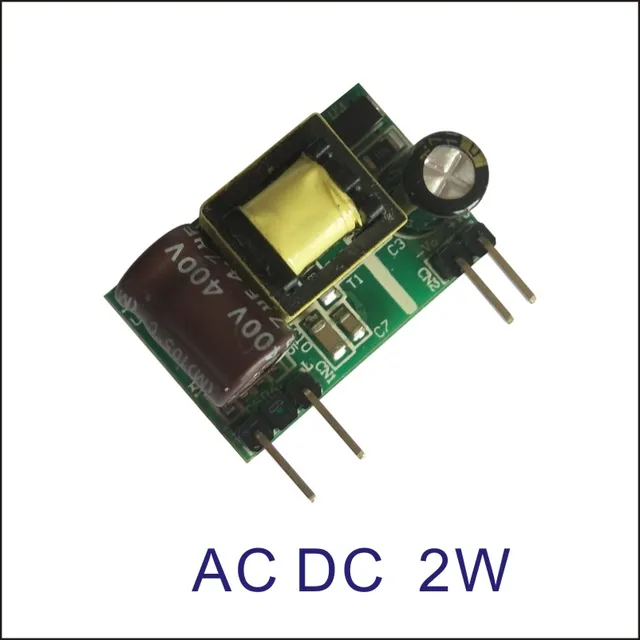

J'ai pas encore essayé mais ce petit montage devrait m'alimenter en +/- 15V quelques AOP pour une XLR, non pas sur des alims mais sur des micro-alims qui font passer de 30V à 15V:
https://fr.aliexpress.com/item/1pcs-intelligent-household-mini-ac-dc-power-supply-module-12v-2w-low-price-acdc-switching-power/32708925828.html

» 28 Mar 2019 17:53

Par rapport à ce milieu, tu as -12V d'un côté et +12V de l'autre. Ou alors j'ai raté une marche...

Une alim symétrique ( sous entendue en tension) ne l'est pas en intensité sauf au repos ou à de rares occasions en régime dynamique. De plus le montage serait effectivement symétrique, si l'alimentation débitait sur deux charges connectées au point de jonction des deux alims et au + de l'une des alimentations pour l'une des charges, et à ce même point de jonction et au - de l'autre alimentation pour l'autre charge.
Dans le schéma proposé les alimentations sont en séries

et débitent dans une unique charge.

» 28 Mar 2019 20:44

Tu veux dire que je ne peux pas alimenter mes AOPs avec mes 2 alims en ayant le -15V sur le "moins" d'une alim, le OV sur le lien qui relie les deux alims et le + 15V sur le "plus" de l'autre alim?

De plus le montage serait effectivement symétrique, si l'alimentation débitait sur deux charges connectées au point de jonction des deux alims et au + de l'une des alimentations pour l'une des charges, et à ce même point de jonction et au - de l'autre alimentation pour l'autre charge.

C'est ke je te dit! Le schéma c'est pour le placement des diodes! La charge du schéma, elle voit du 2xtension des alims... donc pas d'intérêt

» 28 Mar 2019 21:00

Tu veux dire que je ne peux pas alimenter mes AOPs avec mes 2 alims en ayant le -15V sur le "moins" d'une alim, le OV sur le lien qui relie les deux alims et le + 15V sur le "plus" de l'autre alim?

Non! Car le 0v n'apparait pas distinctement sur ton montage de référence. Et que,

C'est ke je te dit! Le schéma c'est pour le placement des diodes! La charge du schéma, elle voit du 2xtension des alims... donc pas d'intérêt

Ta lecture est fausse. Il s'agit du jumelage de deux alimentations (générateurs de tensions) distinctes. Elles ont la même référence de potentiel et sont de valeurs opposées. Elles ont la même tension absolue, mais débitent des courants qui sont majoritairement différents dans des charges différentes. Les diodes sont inutiles. Tu les places ou pas, mais ce n'est pas pour autant un conseil qu'il faut suivre.

» 29 Mar 2019 11:47

Hé bien on verra bien ce que ça donne :mdr:

» 29 Mar 2019 12:04

Rascalito a écrit:Hé bien on verra bien ce que ça donne

Bah, dans ce cas là les diodes c'est comme le sirop pour la toux: si ça ne fait pas de bien, ça ne peut pas faire de mal. :lol:

A+

» 29 Mar 2019 13:20

Exactement! j'aurais pas dit mieux... :mdr:

» 29 Mar 2019 15:27

Il est vrai que schématiquement, c'est facile. Dans la pratique le rajout n'est pas forcément aussi aisé. Pourquoi compliquer un montage pour de l'inutile?

» 29 Mar 2019 16:17

J-C.B a écrit:
Je viens d'en terminer une alime passive pour grimper à 1 260 V, pour alimenter une paire de GM70.
Maniacos parle d'une alimentation symétrique, pas de la cascade d'alimentations.

Bonjour
C'est sur, mais dans le principe c'est la même chose, tu n'as qu'a déplacer la reférence 0V...

David

» 29 Mar 2019 17:33

C'est sur, mais dans le principe c'est la même chose, tu n'as qu'a déplacer la reférence 0V...

Ben non, car d'une charge tu passes à deux. Chacune étant servie par une alimentation. En série les deux parties de l'alimentation débitent la même intensité. Ce n'est pas obligatoirement, c'est même rarement le cas d'une alimentation symétrique.

» 29 Mar 2019 18:49

On peut discourir longtemps, mais une alimentation "empilées" ne voit pas forcément les même débits...
Tu colle 630 V pour le driver qui bouffent 120 mA, et 630 de plus pour l'étage de puissance qui consomme 200 mA, si bien que l'alime reliée au 0V voit 320 mA, alors que la seconde alime ne verras que 200 mA, en classe A1..
De plus les alimes symétriques servent souvent aux montages du même nom, qui doivent pouvoir fournir les mêmes intensités sur chacune des branches...

David

» 29 Mar 2019 19:40

Et pourquoi ne te tiens tu pas au modèle série proposé par Rascalito?
On ne parle pas d'alimentations "empilées" débitant sur des charges distinctes, mais de la différence entre deux alimentations en cascade débitant sur une charge et une alimentation symétrique dont les deux générateurs débitent sur une charge propre à chacun.

» 29 Mar 2019 20:07

Tu n'as pas saisi, je penses.
J'ai besoin de 600 V pour mon driver et peu ou prou 1200/1300V pour les finales.
L'alime du driver est utilisée afin d'obtenir la ddp voulue pour l'étage de puissance, avec une autre alime de 630 V.
Des alimes "empilées", ou série.
Utiliser 2 alimes de 24V, pour faire 48V relève du même principe que celui de faire une alime symétrique de +- 24 V, non?
utiliser l'intermédiaire de 24 V est parfois judicieux en cas de besoin...

David

» 29 Mar 2019 20:38

J'ai besoin de 600 V pour mon driver et peu ou prou 1200/1300V pour les finales.
L'alime du driver est utilisée afin d'obtenir la ddp voulue pour l'étage de puissance, avec une autre alime de 630 V.
Des alimes "empilées", ou série.

C'est hors sujet non?
