Zippy_BB, Récapitulation et Fabrication

[Philby]

Beau travail Philippe, vivement la suite
Tu l'achètes en ligne le Dibond ?
Nico

Oui, j'ai trouvé un vendeur sur la baie en Alsace.
10 euros de port pour les 4 plaques.
Il te coupe ce que tu veux, en blanc ou en noir.

http://stores.ebay.fr/La-Boutique-de-lA ... 1780959016

[Philby]

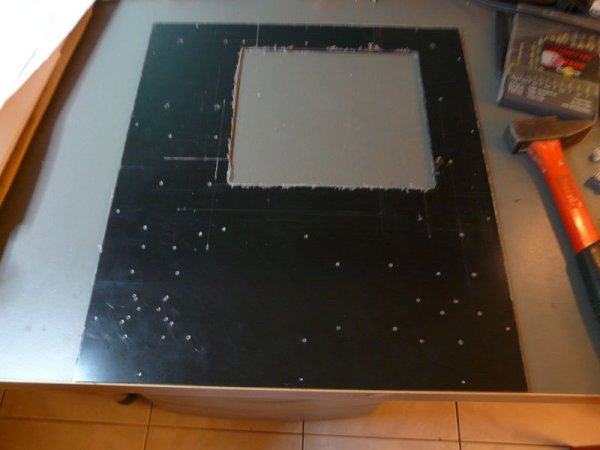

Pour finir sur le travail de lundi : pointage des différends trous à percer :


A partir de mon plan, c'est super pratique!


[Philby]

Le plan, ça donne ça :
(il y a deux transfos auxiliaires, car je ne sais pas encore où le placer).


[Tazz28]

Salut Philby,
Tu fais ces beau plans avec quoi ?

[Philby]

Salut Philby,
Tu fais ces beau plans avec quoi ?

C'est un vieux truc qui s'appelle Turbocad 3.0 de IMSI
Ils en sont à la version 18...

[Nico]

Merci Philippe ! Sympa ton astuce de placer la carte du filtre au dessus des cartes Zippy, finalement ça va faire une enceinte assez compacte.

@+
Nico

[Philby]

Merci Philippe ! Sympa ton astuce de placer la carte du filtre au dessus des cartes Zippy, finalement ça va faire une enceinte assez compacte.

@+
Nico

Oui, c'est ma motivation première!

[J-C.B]

Youpi, Philby fait ses Zippy.

[stf_adonf]

Salut Philippe,

C'est déjà sympa vu d'ici.
Question sans doute idiote, pourquoi deux transfos aux ? je ne vois qu'une seule carte d'alimentation.

@+++

[Philby]

Je l'ai dit plus haut, c'est parce que je ne sais pas encore où le mettre, donc j'ai pointé les deux positions possibles.
Je vais commencer par le mettre en dessous de l'alim auxiliaire, et si pas d'influence sur le son (ronflette, car les amplis sont tout à côté), je le laisse là, sinon, je le descends à côté de la smps

[Philby]

Youpi, Philby fait ses Zippy.

Ben oui, mais il va bientôt être coincé par le séparateur le Philby...

[Philby]

Allez, encore un peu de défonceuse ce soir : les prises Iec, et les Xlr.


[Bobo le Chat]

Hello
Toujours aussi innovant le Philippe
Amicalement
Roger

[Nico]

Bonjour Philby, JCB et tous les zippystes, peut-on faire un point sur les avancées et ce qu'il reste à faire pour monter cette belle enceinte ?

Les photos de Philippe m'ont donné envie de m'y remettre mais pour l'heure je ne sais pas comment avancer...

Merci !
Nico

[Philby]

Pour ma part, les deux notices de montage (tweeter 12CXN76 et Boomer (12CX32 ET 12CXN76) sont révisées avec les dernières modifs.
J'attend de pouvoir avancer sur le filtre séparateur.
Je cable ma platine...

Je prépare aussi un petit plan de cablage..sans séparateur.
Ici, la partie boomer, (ou tweeter, c'est pareil)
