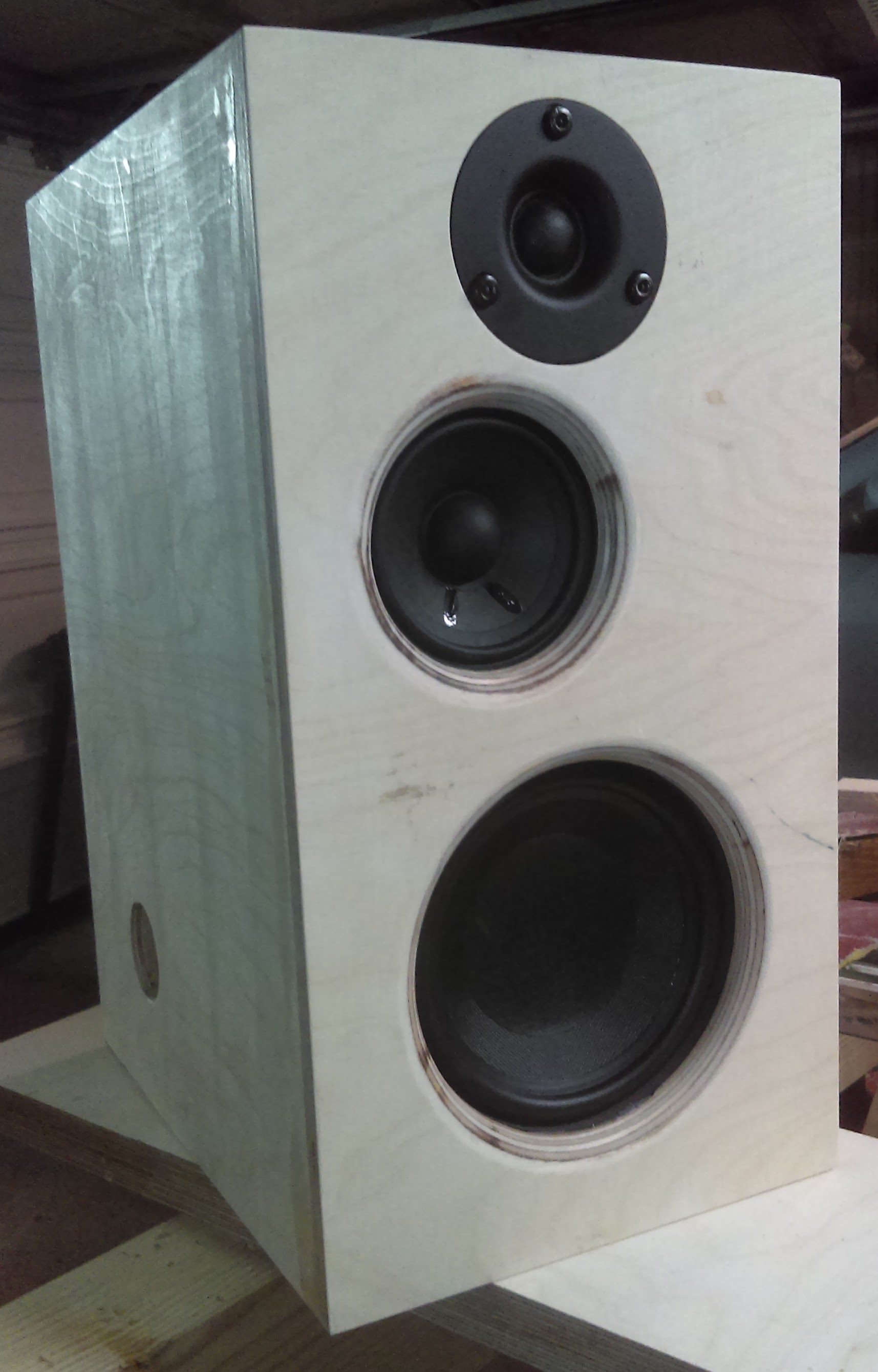

Prêt pour les finitions !
|
Modérateurs: Modération Forum Installations, Modération Forum DIY, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 21 invités
Les enceintes ( hors caissons qui ont un forum à part )
![:bravo: :bravo:](https://www.homecinema-fr.com/forum/images/smilies/thumbs_up.gif)
- androuski
- Messages: 23166
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Vue l'épaisseur des parois, tu as pas lésiné
Du coup, il donne quoi le 5fe120?
Je penses que le couple 5fe120 et bc25sc06 debrait bien envoyer en multiple surround dans ma future salle hc
C'est agnostic1er qui te gère le filtre si j'ai bien compris?
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
Du coup, il donne quoi le 5fe120?
Je penses que le couple 5fe120 et bc25sc06 debrait bien envoyer en multiple surround dans ma future salle hc
![:siffle: :siffle:](https://www.homecinema-fr.com/forum/images/smilies/siffle.gif)
C'est agnostic1er qui te gère le filtre si j'ai bien compris?
La configuration dans mon profil
Principales diy hifi Shirel (scanspeak revelator), ampli FDA iamd v200bt, alimentation Connex smps300rs.
Atelier: FDA Ad18, Eltax monitor 3, sub JBL GTO1214 ampli Behringer Inuke1000.
- mostivince60
- Membre HCFR
- Messages: 1949
- Inscription Forum: 15 Oct 2005 9:17
- Localisation: Sud Calvados
androuski a écrit::bravo:
![:ohmg: :ohmg:](https://www.homecinema-fr.com/forum/images/smilies/prosterne.gif)
mostivince60 a écrit:Vue l'épaisseur des parois, tu as pas lésiné![]()
Du coup, il donne quoi le 5fe120?
Je penses que le couple 5fe120 et bc25sc06 debrait bien envoyer en multiple surround dans ma future salle hc![]()
C'est agnostic1er qui te gère le filtre si j'ai bien compris?

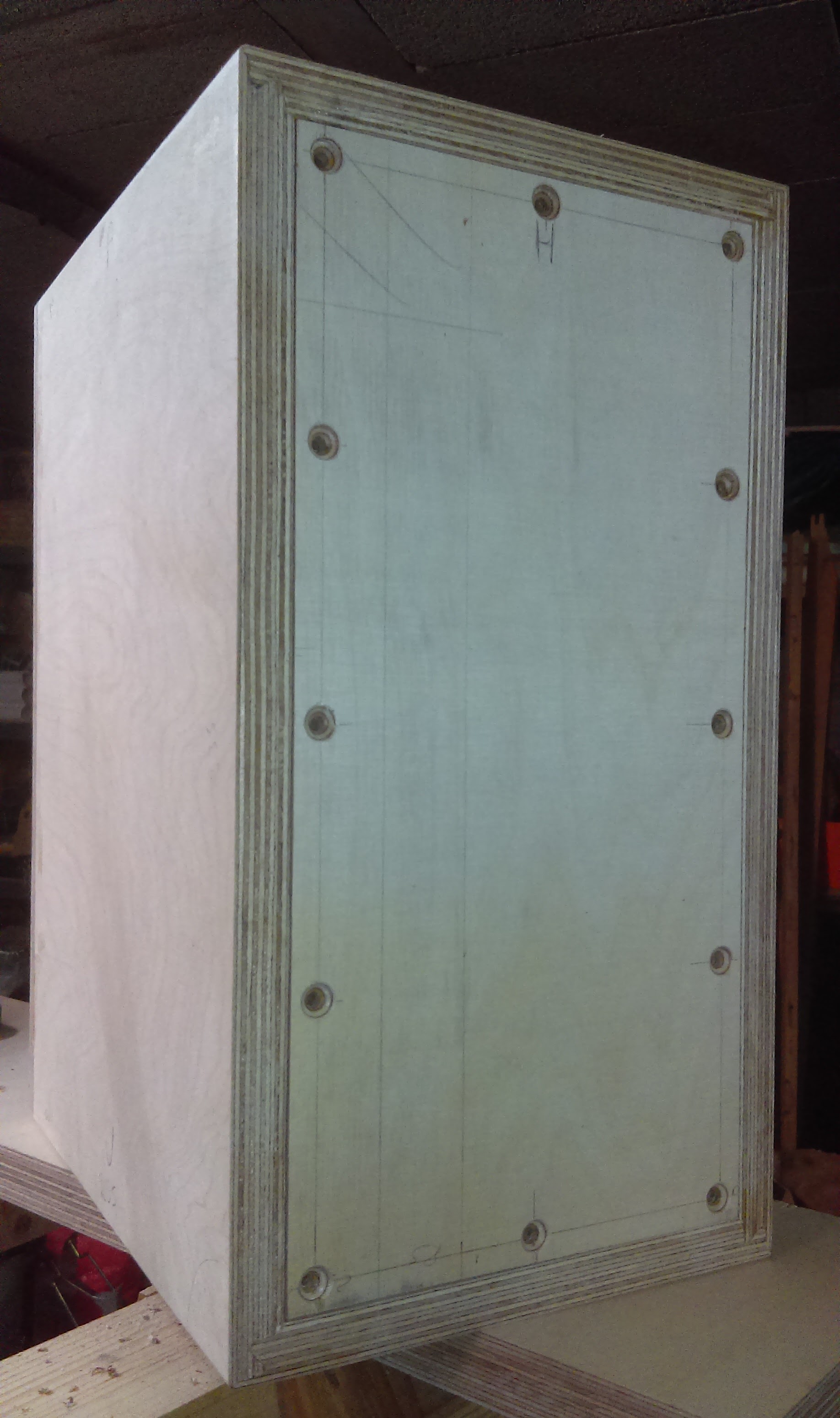

C'est du CP de 15mm, ça va bien
![:mdr:](https://www.homecinema-fr.com/forum/images/smilies/icon_mrgreen.gif)

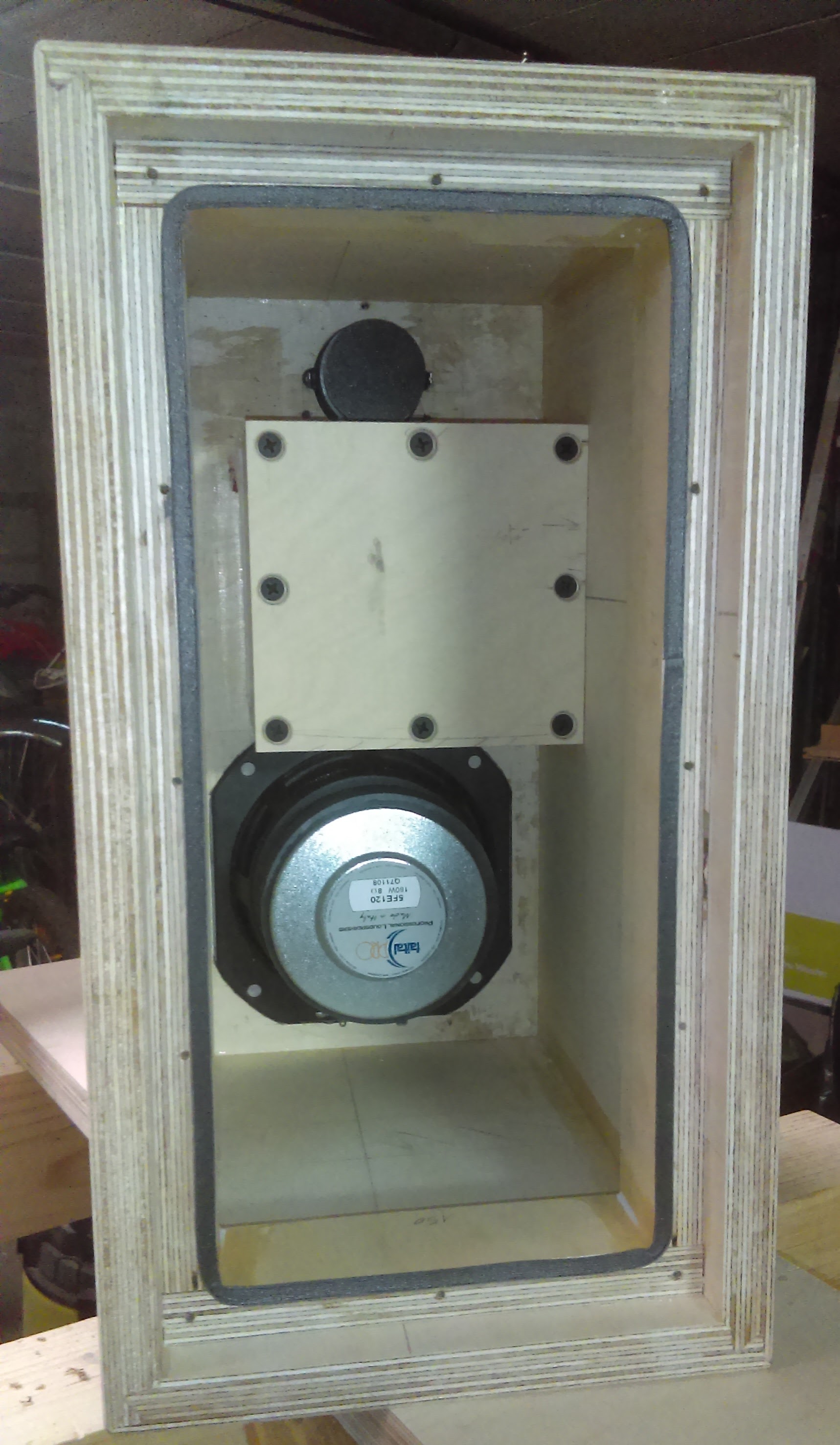

Pas encore testé, je dois trouver une bonne solution pour la fixation du 5" (le 3" est maintenu par compression du couvercle).
Oui, c'est Agnostic1er qui me fera le filtre.
- ASP68
- Messages: 5021
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
Coool je vais prendre une lichette de mesure de 5fe120 à la volée quand vous les publierais ![:bravo: :bravo:](https://www.homecinema-fr.com/forum/images/smilies/thumbs_up.gif)
![:bravo: :bravo:](https://www.homecinema-fr.com/forum/images/smilies/thumbs_up.gif)
La configuration dans mon profil
Principales diy hifi Shirel (scanspeak revelator), ampli FDA iamd v200bt, alimentation Connex smps300rs.
Atelier: FDA Ad18, Eltax monitor 3, sub JBL GTO1214 ampli Behringer Inuke1000.
- mostivince60
- Membre HCFR
- Messages: 1949
- Inscription Forum: 15 Oct 2005 9:17
- Localisation: Sud Calvados
J'en profite : je serai intéressé de voir ton outil de la coupe d'onglet à verrouillage, le diamètre de queue de fraise, si c'est bien une fraise sous table, si tu fais d'abord une coupe a 45° pour dégrossir et si oui avec quoi, les avantages et inconvénients ...
Oui ça fait beaucoup de questions![:ane: :ane:](https://www.homecinema-fr.com/forum/images/smilies/ane.gif)
Oui ça fait beaucoup de questions
![:ane: :ane:](https://www.homecinema-fr.com/forum/images/smilies/ane.gif)
La configuration dans mon profil
Website : https://www.audiohorn.net
Fb Page : facebook.com/audiohorn/
-
speedbad - Pro-Fabricant.
- Messages: 3679
- Inscription Forum: 13 Fév 2005 5:12
- Localisation: IdF
Je sais que la question est pour Androuski, mais perso j'utilise une fraise d22mm (elle doit faire 50mm de diamètre totale, elle est bien balaise), sur une défonseuse ryoby. Je fais plusieurs passes et ça avale progressivement ![:mdr:](https://www.homecinema-fr.com/forum/images/smilies/icon_mrgreen.gif)
![:mdr:](https://www.homecinema-fr.com/forum/images/smilies/icon_mrgreen.gif)
La configuration dans mon profil
Principales diy hifi Shirel (scanspeak revelator), ampli FDA iamd v200bt, alimentation Connex smps300rs.
Atelier: FDA Ad18, Eltax monitor 3, sub JBL GTO1214 ampli Behringer Inuke1000.
- mostivince60
- Membre HCFR
- Messages: 1949
- Inscription Forum: 15 Oct 2005 9:17
- Localisation: Sud Calvados
L'outil utilisé pour l'occasion était un outil de toupille, sur une grosse machine donc (Ø200, arbre de Ø50, presseur, entraîneur, ...).
Surtout ne pas faire de coupe à 45° avant, tu ferais sauter tout le mécanisme de verrouillage.
J'ai ai une à monter dans une défonceuse sous table : queue de Ø12mm, outil Ø72mm, fait pour du panneau de 15mm à 28mm ... Quand tu as l'outil en main, tu te dis : ça doit tourner à 12000 t/min ce truc
??? Donc un montage sous table, des guides, des protections, tout doit être balaise ! C'est une CMT Orange 955.503.11 (dans la video https://www.youtube.com/watch?v=oaots8egy4I, c'est la petite, j'ai la grosse).
![Image](https://image.dhgate.com/0x0/f2/albu/g9/M00/3D/DF/rBVaWFyF3fKAHJhMAAP6XSLhSjU187.jpg)
Pour faire une boite, 1 coté est usiné à plat, et l'autre vertical.
Tu trouvera facilement sur le net comment la régler (ancien doc HM Diff super facile à comprendre).
L'inconvénient principale, c'est la dangerosité de l'usinage.
Les avantage : raccord nickel, verrouillage immédiat à 90°, collage super résistant, et facilité de mise en place/maintient au collage.
Comme dit, c'est une fraise qui dégage du copeau, faut vraiment prendre toutes les précautions pour pas que la pièces dégage !
Surtout ne pas faire de coupe à 45° avant, tu ferais sauter tout le mécanisme de verrouillage.
J'ai ai une à monter dans une défonceuse sous table : queue de Ø12mm, outil Ø72mm, fait pour du panneau de 15mm à 28mm ... Quand tu as l'outil en main, tu te dis : ça doit tourner à 12000 t/min ce truc
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
![Image](https://image.dhgate.com/0x0/f2/albu/g9/M00/3D/DF/rBVaWFyF3fKAHJhMAAP6XSLhSjU187.jpg)
Pour faire une boite, 1 coté est usiné à plat, et l'autre vertical.
Tu trouvera facilement sur le net comment la régler (ancien doc HM Diff super facile à comprendre).
L'inconvénient principale, c'est la dangerosité de l'usinage.
Les avantage : raccord nickel, verrouillage immédiat à 90°, collage super résistant, et facilité de mise en place/maintient au collage.
Comme dit, c'est une fraise qui dégage du copeau, faut vraiment prendre toutes les précautions pour pas que la pièces dégage !
- ASP68
- Messages: 5021
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
Ok merci
, oui pour la pré coupe je pensais à une coupe à 45° décalé pour moins faire travailler la fraise mais vu ton matos c'est pas un soucis
Difficile à faire dans ma cave en gros![:lol:](https://www.homecinema-fr.com/forum/images/smilies/icon_lol.gif)
![:D](https://www.homecinema-fr.com/forum/images/smilies/icon_biggrin.gif)
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
Difficile à faire dans ma cave en gros
![:lol:](https://www.homecinema-fr.com/forum/images/smilies/icon_lol.gif)
La configuration dans mon profil
Website : https://www.audiohorn.net
Fb Page : facebook.com/audiohorn/
-
speedbad - Pro-Fabricant.
- Messages: 3679
- Inscription Forum: 13 Fév 2005 5:12
- Localisation: IdF
Je suis aller dans l'atelier de mon beauf, je ne savais pas qu'il avec cet outil sur sa toupille, du coup je l'ai fait la dessus, mais je pense que la fraise était mal réglé, j'ai un peu de jeu.
Je suis en train de me faire une table pour un grosse défonceuse (la grosse triton).
Je suis en train de me faire une table pour un grosse défonceuse (la grosse triton).
- ASP68
- Messages: 5021
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)

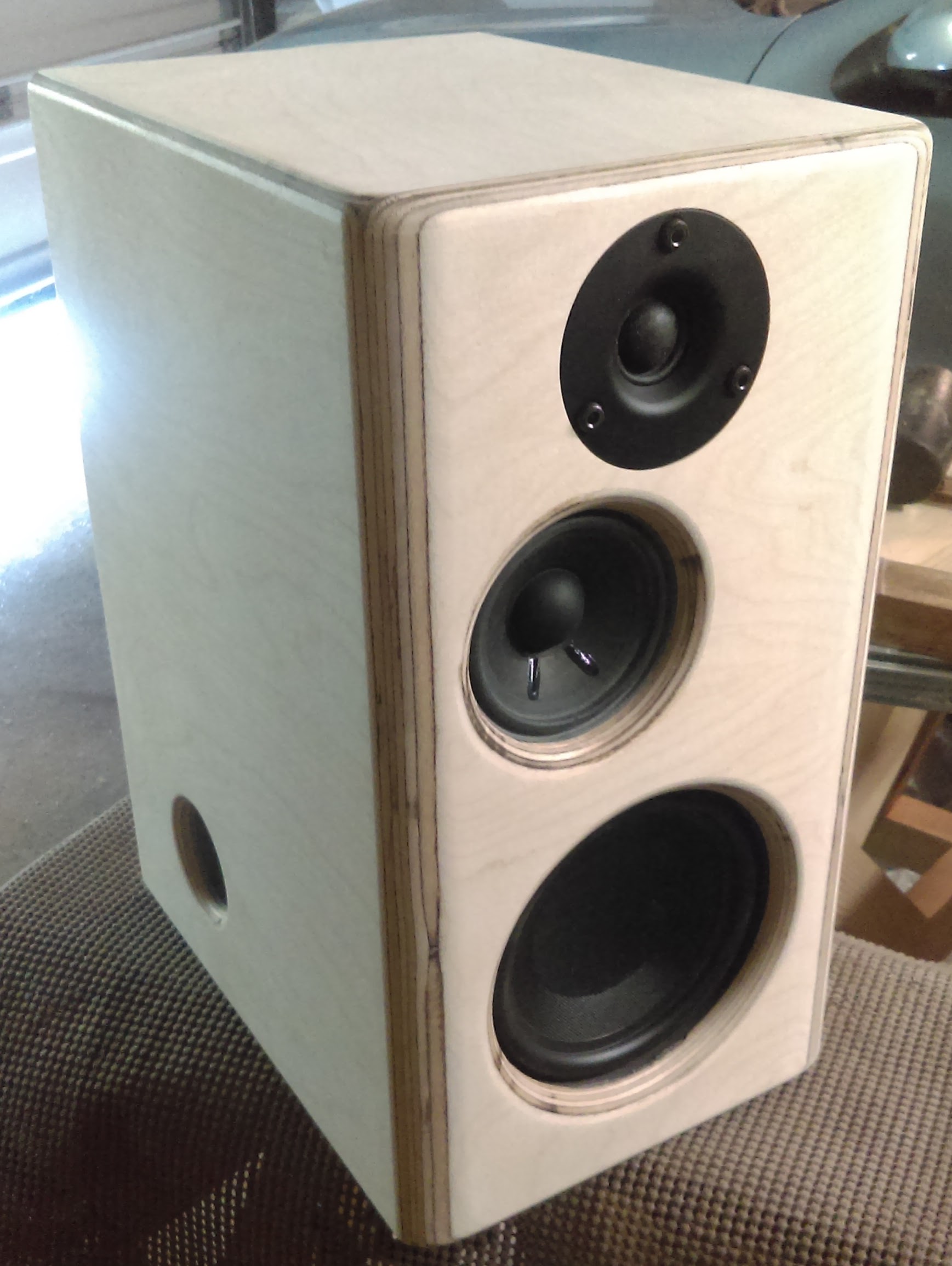

Ça y est, les usinages sont terminés.
J'avais peur d'utiliser une fraise de Ø70 à la volé, mais les CMT sont tellement bonnes, que c'est comme si j'usinais du beurre !!!

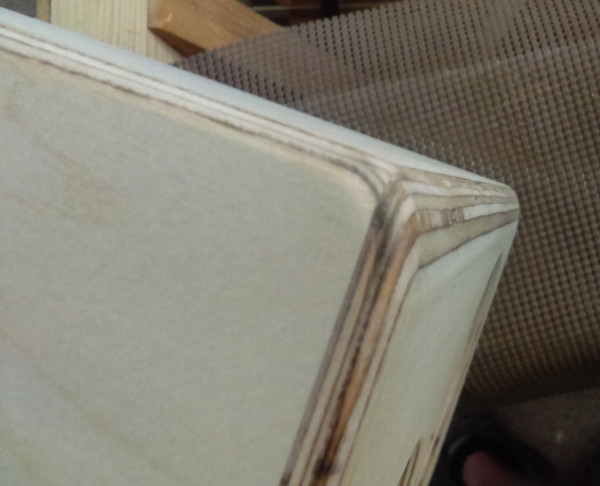

Détail de la courbure de l'arrête frontale :
Ça ne se voit pas trop, mais c'est très progressif, la largeur de la courbure est environ 2x plus grande que la profondeur, d’où un effet de bord vraiment bien traité en physique.
Voila la fraise utilisée :
![Image](https://img.tolexokit.com/media/catalog/product/t/a/table-edge-and-hand-rail-bit-956.601.jpg?resize=1&q=95&w=200&h=200&zc=2)
J'avais peur d'utiliser une fraise de Ø70 à la volé, mais les CMT sont tellement bonnes, que c'est comme si j'usinais du beurre !!!
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
![:o](https://www.homecinema-fr.com/forum/images/smilies/icon_eek.gif)
![:love: :love:](https://www.homecinema-fr.com/forum/images/smilies/love.gif)
![:love: :love:](https://www.homecinema-fr.com/forum/images/smilies/love.gif)
![:love: :love:](https://www.homecinema-fr.com/forum/images/smilies/love.gif)
Détail de la courbure de l'arrête frontale :
Ça ne se voit pas trop, mais c'est très progressif, la largeur de la courbure est environ 2x plus grande que la profondeur, d’où un effet de bord vraiment bien traité en physique.
Voila la fraise utilisée :
![Image](https://img.tolexokit.com/media/catalog/product/t/a/table-edge-and-hand-rail-bit-956.601.jpg?resize=1&q=95&w=200&h=200&zc=2)
Dernière édition par ASP68 le 14 Oct 2019 9:46, édité 1 fois.
- ASP68
- Messages: 5021
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
Hello, les fraises sont utilisables avec une petite défonceuse ? Je ferais bien ça sur la bounty.
Envoyé de mon Redmi 6A en utilisant Tapatalk
Envoyé de mon Redmi 6A en utilisant Tapatalk
- jeanjean59
- Messages: 836
- Inscription Forum: 25 Oct 2007 14:12
- Localisation: Herzeele
Classe.
Tu vas leur faire une peinture ?
Tu vas leur faire une peinture ?
- androuski
- Messages: 23166
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
jeanjean59 a écrit:Hello, les fraises sont utilisables avec une petite défonceuse ? Je ferais bien ça sur la bounty.
Je l'ai utilisé avec une défonceuse AEG, donc pas un grosse bestiole (mais avec une pince de 12mm). Par contre, il faut un support large, pour avoir un bon appuie et éviter de basculer.
androuski a écrit:Classe.
Tu vas leur faire une peinture ?
Non, ca c'est la boite d'essai, qui permet de valider les formes, les usinages, la version 3 voies ....
- ASP68
- Messages: 5021
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)

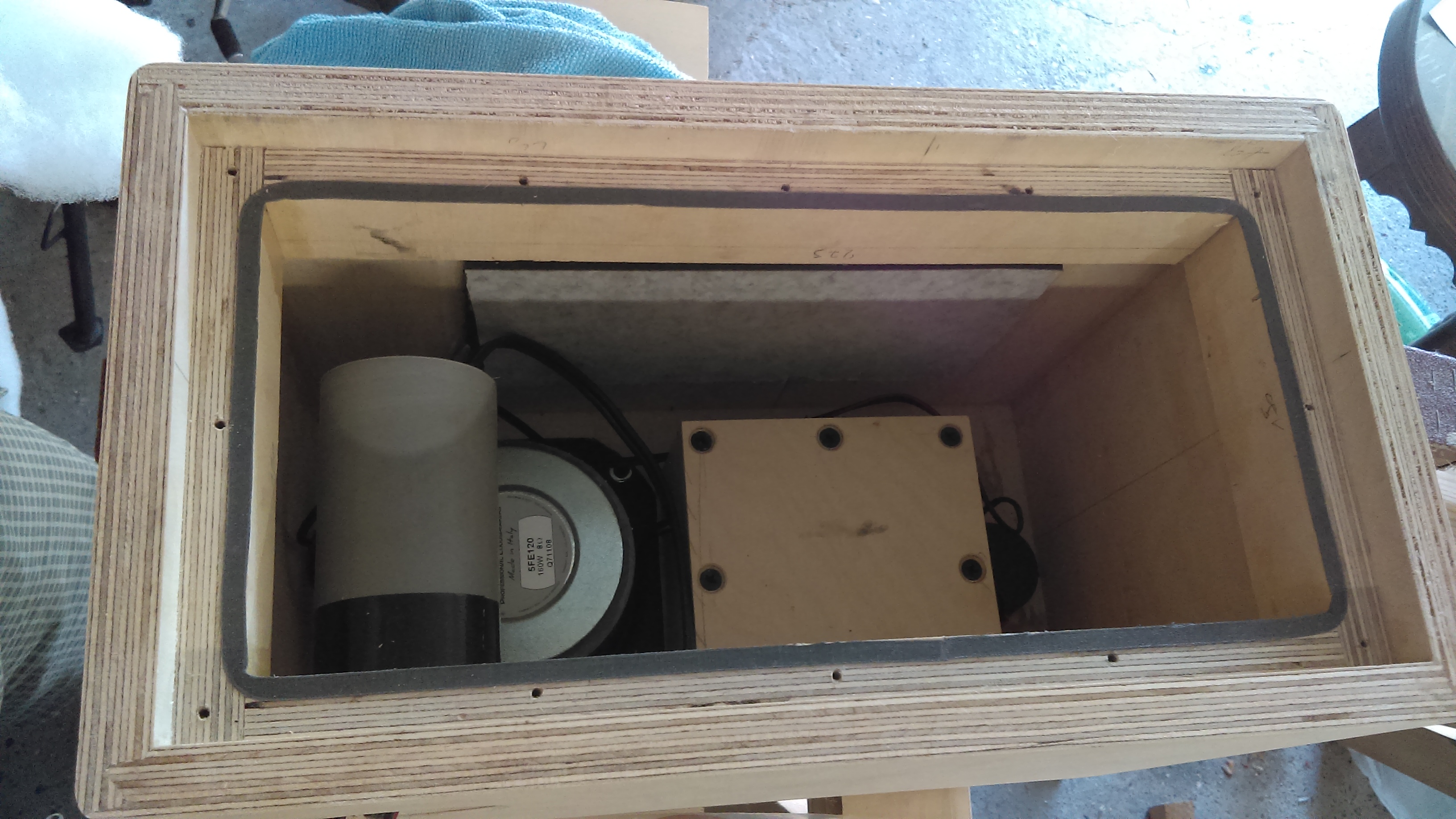

Juste pour info, voila ce que j'ai mis dedans :
C'est du matson. J'en avais acheté et non utilisé pour mes sono, autant l'utiliser ici.

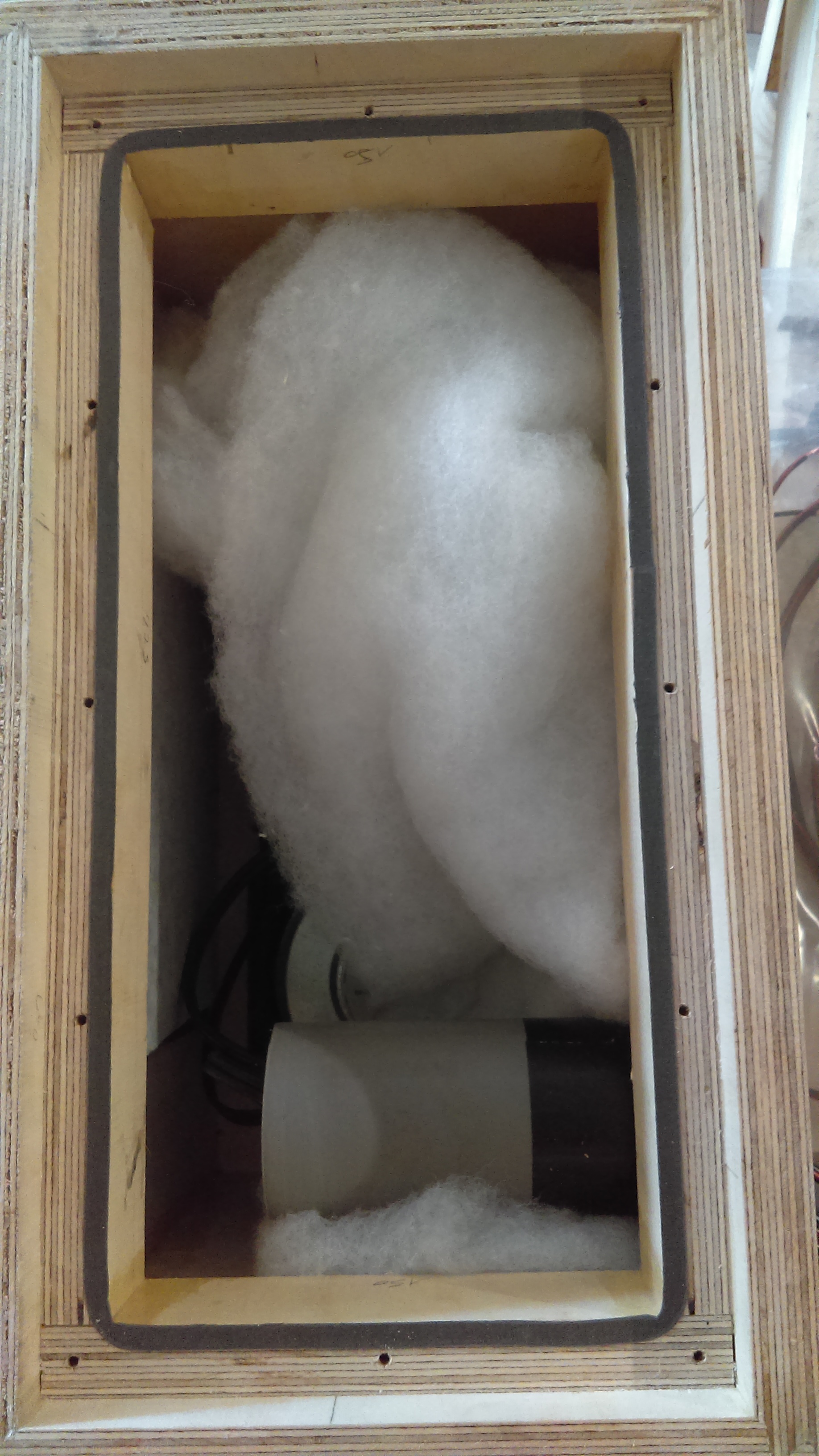

Et remplissage, en veillant à laisser librement passer l'air entre le woofer et l'évent.
Voila, elle est prête à se faire filtrer.
C'est du matson. J'en avais acheté et non utilisé pour mes sono, autant l'utiliser ici.
Et remplissage, en veillant à laisser librement passer l'air entre le woofer et l'évent.
Voila, elle est prête à se faire filtrer.
