Jm Lab 705 II Amélioration filtre ou remplacement composants

[richardw77]

J'ai un multimètre a pas cher auquel il me faut retirer 0.4ohm pour avoir une mesure a peu près exact.
Comme dit Dominique il est sans doute pas nécessaire de changer les selfs.

en effet ça fait une grosse erreur relative sur ces petites valeurs !

[tracerbox]

eh oui un multimètre a 15 euros ne peut avoir une précision d'un appareil à 300 euros .

[richardw77]

Bon alors ensuite faut trouver des condensateurs corrects : sur TLHP j'arrive à 60 euros en MUndorf MCAP 250, 160 euros en MCAP-Evo.
Sur LMHP des condensateurs SCR, j'arrive à 56 euros... et il y a encore tellement de modèles et de prix différents, que faire, avez-vous un avis là-dessus ?
J'ai cherché sur ce forum et sur d'autres, ça a l'air d'être un sujet âprement discuté...

[PETOIN Dominique]

Pour moi la règle est de ne pas mettre cher dans les composants, tant que la mise au point n'a pas été refaites.

Un fabricant doit tenir un budget.
Si les valeurs standards sont par exemple 5.6 et 6.8 uF, il choisira la valeurs standards qui convient le mieux, ou le moins mal.
Lors d'un tweak, pour moi il faut écouter si 5.9, 6.2 ou 6.5 uF ne sont pas mieux, avec deux condensateurs en parallèles.
Mettre cher dans des composants sans avoir fait ce travail, c'est, toujours pour moi, jeter l'argent par la fenêtre.
Cette approche fait fuir tout le monde, vous l'aurez lu au moins une fois.

[Agnostic1er]

Je ne voulais pas changer les selfs mais « recopier » le filtre entièrement et donc reprendre tous les composants un par un.

Pour quelle raison "recopier le filtre entièrement?"
edit: pardon, pas vu le début du sujet; changer les capas par des pas chères est suffisant. Les bobines ne vieillissent pas.

[richardw77]

Disons que je n'ai pas suffisamment confiance en moi pour intervenir sur le filtre existant, et risquer de l'abîmer.

J'aurais donc préféré refaire un filtre entier de A à Z, avec exactement les mêmes composants, mais c'est peut-être trop compliqué justement à cause de ces bobines.

Donc je vais essayer de "simplement" remplacer les condensateurs ! MKP ou MKT c'est différent ?

[PETOIN Dominique]

Il suffit d'être équipé pour mesurer la résistance au courant continu des bobines, ou de s'aider d'un catalogue pour trouver des bobines "proches" en terme de taille, de diamètre de fil, donc de résistance interne.
Essayez de mettre un prix en face de tous les composants, parfois ça dissuade d'aller plus loin.

[Agnostic1er]

MKP ou MKT c'est différent ?

Conception différente, films plastiques dans les 2 cas mais mkt polyester, mkp polypro; tenue dans le temps équivalente (a priori, pas sûr à 100%); condensateurs chimiques: possibilité de dégradation plus rapide (10 ans et +); toutefois, des tests menés avec grande rigueur ont montré des différences parfaitement inaudibles entre tous les types en utilisation dans les filtres passifs.

[richardw77]

ok merci pour ces réponses.

Bon j'ai commandé les Mundorf "de base" mcap on verra bien comment ça se passe ; y a-t-il des conseils particuliers ensuite sur la manière de souder les condensateurs ?

[richardw77]

Bon j’ai remplacé les anciens condensateurs par des nouveaux mkp (beaucoup plus gros!)

j’espère n’avoir pas endommagé les nouveaux au moment du soudage car la mesure de capacité de ceux-ci une fois soudés dans le filtre n’est plus celle indiquée sur le condo.

Les filtres étaient un peu bordéliques j’ai simplement remplacé les condensateurs mais pas toujours facile de leur trouver une place.

Je vous mets les photos « avant » / « après ».

Et pour l’anecdote les anciens condensateurs chimiques étaient tous encore à la bonne capacité (sauf le 4,7 d ´une enceinte et le 68 uF de l’autre).




Envoyé de mon iPhone en utilisant Tapatalk

[richardw77]

Photo après


Envoyé de mon iPhone en utilisant Tapatalk

[tracerbox]

c'est pas mal ! par contre met ton collier autrement sur cette self car avec les vibrations et bien il n'est pas sur que cela tienne bien.

[tracerbox]

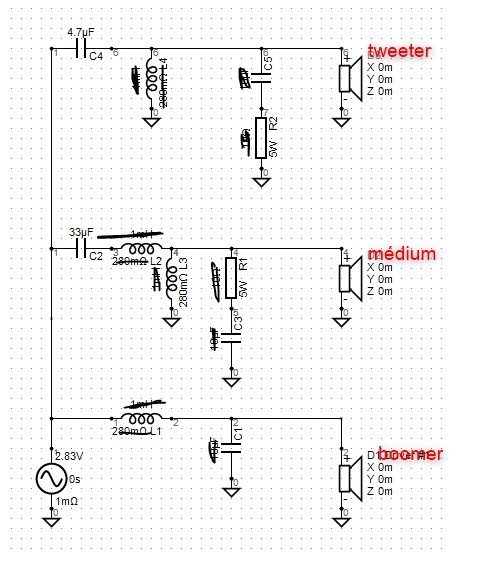

j'essaie de refaire le schéma de ton filtre mais un truc m'intrigue.
ton tweeter devrait être branché en sortie du condo de 4.7µf non ?
ne tient pas compte du + car ça peut être le moins du HP.

filtre schéma.jpg (85.44 Kio) Vu 133 fois

[richardw77]

Pour ce qui est du schéma je n'y connais rien en filtres donc je ne sais pas.... je n'ai rien modifié à part les condensateurs mais j'ai respecté les branchements.

je vais essayer de faire un schéma.

Les fils du tweeter sont les verts et marron mais s'il y a un souci ça me pose question !

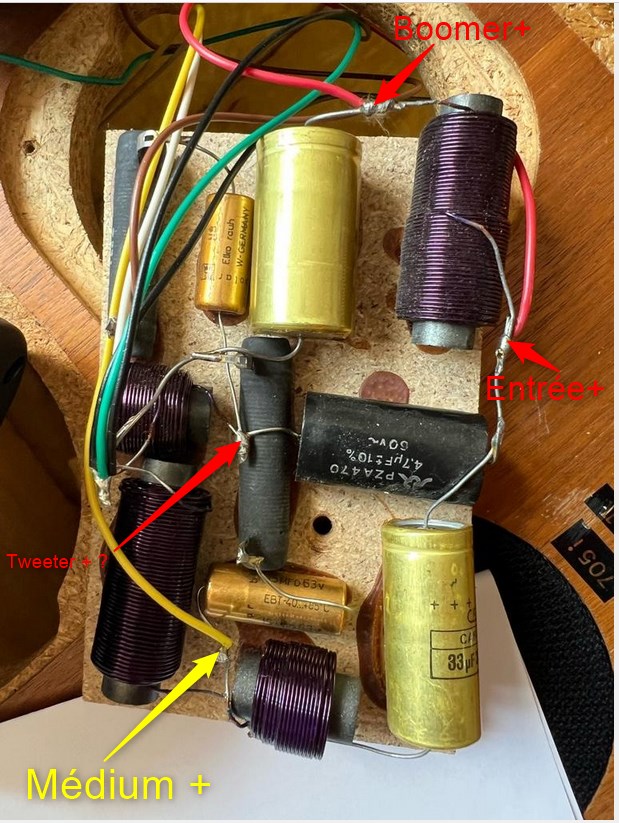

[tracerbox]

Le vert est a la masse commune mais on ne voit pas sur la photo où est relié le marron.
Tu as encore un des 2 filtres en état d'origine ?
