Filtre 3 voies

[marcoleroi]

Bonsoir a tous , un ami ma demandé de réparer son filtre de ses enceintes , il a dessoudé tous les 8 fils mais na pas repéré leur emplacement et c'est pas marqué dessus , j'ai fait le schémas du filtre mais je sais pas ou est le bornier , le HP grave, HP medium ,HP tweeter , j'ai numéroté les + pour moi c'est
1 = bornier
2 = medium
3 = grave
4 = tweeter
mais pas sur

https://image.noelshack.com/fichiers/20 ... 5-copy.jpg

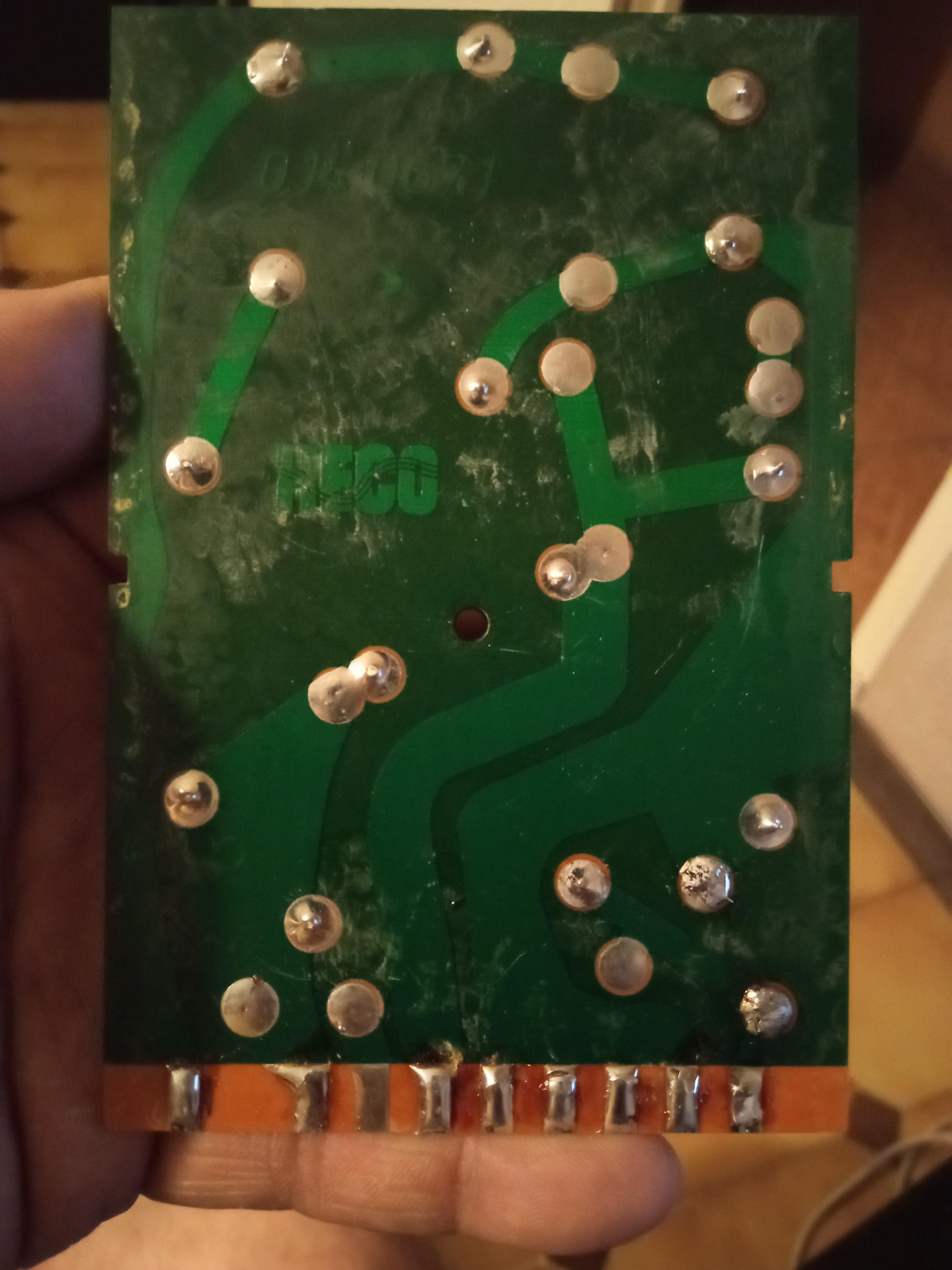

https://image.noelshack.com/fichiers/20 ... 4-copy.jpg
" alt="Image" />

[NONO56]

Bonjour, non ,le médium se branche sur les bornes - ,l'entrée + est sur 2
sur le CI, il y a 9 bornes , 8 sur ton schéma

Quel modèle de HECO?

[Rascalito]

Super! ça me rappelle les jeux "j'ai fait tomber le plat de spaghetti, saura tu retrouver à qui relier la boulette?"
Dès que j'ai 5min, je regarde...
PS: Nono qui démêle plus vite que son ombre...

[marcoleroi]

Bonjour et merci pour l'aide , la 9 borne il y a rien ,pour la re f j'ai sa HECO 0140671 mais rien trouvé , donc si j'ai bien compris j'inverse 1 et 2 sur votre schémas j'ai pas tous compris

1 = bornier 1 = medium
2 = medium 2 = bornier
3 = grave 3 = grave
4 = tweeter 4 = tweeter

Cdlt

[NONO56]

Oui, on peut le dire comme ça!
J'ai oublié de noter la borne 2 en entrée +
Le schéma est une façon simplifiée ou les fils de masse ,borne - ne sont pas dessinés ,quand un composants a une borne dans le vide , c'est la masse commune
As tu bien noté que la borne - du médium se branche sur la ligne qui vient de l'entrée + ?
Si le médium n'a pas de tache rouge prés d'une borne (signifie que borne +) ,avec une pile, fait sortir la membrane quand alimenté

[NONO56]

je demandais la référence de l'enceinte , on pourrait peut être trouver des images sur le net
Mais pourquoi avoir dessoudé alors que les branchements sont à cosses ?
https://r.search.yahoo.com/_ylt=AwrLALx ... W6a.zFaSw-

[marcoleroi]

il me les a emmenés comme ça surement qui voulais changer les fils , merci pour l'aide
Cdlt
