Bonsoir,

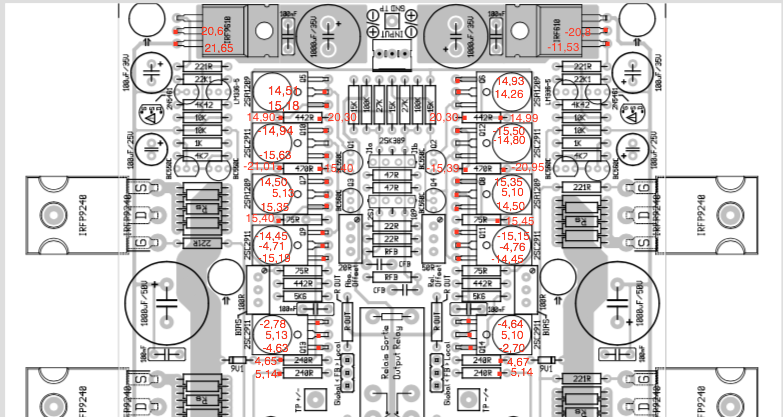

j'ai un problème stupide peut-être. La tension sur les IRF610 et 9610 après la connexion de la série de transistors 2SC..2SA n’a plus une tension de 30V, mais seulement environ 20V. Puis-je continuer? Rien ne fume pas.. offsets OK..
Merci
|
