Avec les SUBs placés comme ceci :
- 1 un peu plus sur l'avant à gauche - bleu
- 1 un peu plus sur l'avant à droite - rouge
- 1 au centre à l'avant - Vert

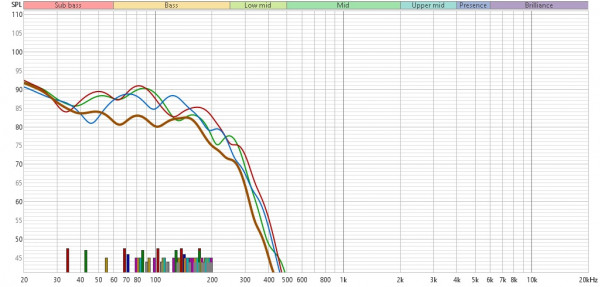

J'obtiens avec un vector average
|
Modérateurs: Modération Forum Installations, Modération Forum Haute-Fidélité, Modération Forum Univers Casques, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 17 invités
Toutes les solutions de traitement du signal : différentes méthodes, matériel et logiciel, mise en œuvre...
REW 5.20 : l'alignement du sub pour les nuls!
La configuration dans mon profil
DENON AVC-A1H | Focal Electra 1028be + Focal 1000 IWLCR6 + Focal IW106 + SVS PC2000 x2 | Bluesound node 2i| Epson TW9300 | Xtrem Screen 1.1 gen2 UBC | PCHC kaz IX
- petesburne
- Membre HCFR
- Messages: 1278
- Inscription Forum: 13 Déc 2005 20:12
- Localisation: Nord de Lyon
petesburne a écrit:Voilà la pièce… la grosse cage d’escalier… et le pseudo bar
Bien vu pour le bar ouvert
![:bravo: :bravo:](https://www.homecinema-fr.com/forum/images/smilies/thumbs_up.gif)
Je constate aussi que tu es sensibilisé à la diffusion ?
De mon côté, j'aurai calé au moins un PC -2000 aligné physiquement sur les LCR et cherché le bon emplacement pour le deuxième.
![:wink:](https://www.homecinema-fr.com/forum/images/smilies/icon_wink.gif)
Hormis la zone à l'arrière de ton canapé, j'ai l'impression que ta pièce est légèrement carrée ? Quelles sont ses dimensions ?
La courbe verte est sympa . As-tu sa représentation en phase , et sa réponse impulsionnelle globale ?
- jean38
- Messages: 244
- Inscription Forum: 28 Juil 2019 14:20
- Localisation: Lyon
jean38 a écrit:petesburne a écrit:Voilà la pièce… la grosse cage d’escalier… et le pseudo bar
Bien vu pour le bar ouvert![]()
Je constate aussi que tu es sensibilisé à la diffusion ?
De mon côté, j'aurai calé au moins un PC -2000 aligné physiquement sur les LCR et cherché le bon emplacement pour le deuxième.![]()
Hormis la zone à l'arrière de ton canapé, j'ai l'impression que ta pièce est légèrement carrée ? Quelles sont ses dimensions ?
La courbe verte est sympa . As-tu sa représentation en phase , et sa réponse impulsionnelle globale ?
La courbe verte c'est celle avec le sub entre les enceintes principales.
Ca ne me fait pas plaisir d'ailleurs parce que si je mets un sub là, même un petit SB1000, il faudra remonter l'écran de quelques centimètres
Les dimensions de la pièce
- la longueur où sont disposées les enceintes et l'écran fait environ 4,5m
- la profondeur jusqu'à la cage d'escalier fait environ 3,6m
- la profondeur totale de la pièce fait environ 5,8 m
- dimensions de la cage d'escalier : environ 2,2m de profondeur pour pas tout à fait 2m de large
Oui j'ai été sensibilisé à la diffusion par un acousticien. Il m'en faudrait un peu plus d'ailleurs mais chaque chose en son temps
![:wink:](https://www.homecinema-fr.com/forum/images/smilies/icon_wink.gif)
La configuration dans mon profil
DENON AVC-A1H | Focal Electra 1028be + Focal 1000 IWLCR6 + Focal IW106 + SVS PC2000 x2 | Bluesound node 2i| Epson TW9300 | Xtrem Screen 1.1 gen2 UBC | PCHC kaz IX
- petesburne
- Membre HCFR
- Messages: 1278
- Inscription Forum: 13 Déc 2005 20:12
- Localisation: Nord de Lyon
Réponse impulsionnelle sub avant centre.
Pour la réponse en phase, je peux l'afficher comment ?
Pour la réponse en phase, je peux l'afficher comment ?
La configuration dans mon profil
DENON AVC-A1H | Focal Electra 1028be + Focal 1000 IWLCR6 + Focal IW106 + SVS PC2000 x2 | Bluesound node 2i| Epson TW9300 | Xtrem Screen 1.1 gen2 UBC | PCHC kaz IX
- petesburne
- Membre HCFR
- Messages: 1278
- Inscription Forum: 13 Déc 2005 20:12
- Localisation: Nord de Lyon
petesburne a écrit:Réponse impulsionnelle sub avant centre.
Pour la réponse en phase, je peux l'afficher comment ?
Dans l'affichage
"SPL &PHASE" tu peux afficher la phase . Les réglages de l'affichage de la phase + & - et offset de la phase sont à droite
![:wink:](https://www.homecinema-fr.com/forum/images/smilies/icon_wink.gif)
Envoie moi tes fichiers mdat
![:bravo: :bravo:](https://www.homecinema-fr.com/forum/images/smilies/thumbs_up.gif)
- jean38
- Messages: 244
- Inscription Forum: 28 Juil 2019 14:20
- Localisation: Lyon
Salut à tous,
Je voudrais me lancer dans l'utilisation de REW, pour commencer pour le SUB et pour les enceintes soient sur la même phase...
J'ai exploré le sujet, ou j'ai vu que j'avais pas beaucoup de choses à comprendre...
Surtout que je ne suis pas un spécialiste du son...Juste amateur.
Je viens de regarder la vidéo pour la méthode dr rotule du réglage du Sub avec REW et elle est hyper intéressante même si je n'ai pas tout compris...
Maintenant j'aurais des questions...
Je possède un Marantz 8805 donc avec Audyssey... Et j'utilise l'application Android pour les calibrations.
Est ce que pour démarrer, avec les mesures prises par Audyssey, je peux m'entrainer sur REW pour le réglage du Sub voire les enceintes ?
Si oui, comment faire pour lire les courbes Audyssey sur REW ?
Merci pour votre aide à tous
Je voudrais me lancer dans l'utilisation de REW, pour commencer pour le SUB et pour les enceintes soient sur la même phase...
J'ai exploré le sujet, ou j'ai vu que j'avais pas beaucoup de choses à comprendre...
![:D](https://www.homecinema-fr.com/forum/images/smilies/icon_biggrin.gif)
Je viens de regarder la vidéo pour la méthode dr rotule du réglage du Sub avec REW et elle est hyper intéressante même si je n'ai pas tout compris...
![:bravo: :bravo:](https://www.homecinema-fr.com/forum/images/smilies/thumbs_up.gif)
Maintenant j'aurais des questions...
![:oldy: :oldy:](https://www.homecinema-fr.com/forum/images/smilies/vieux-smiley.gif)
Je possède un Marantz 8805 donc avec Audyssey... Et j'utilise l'application Android pour les calibrations.
Est ce que pour démarrer, avec les mesures prises par Audyssey, je peux m'entrainer sur REW pour le réglage du Sub voire les enceintes ?
Si oui, comment faire pour lire les courbes Audyssey sur REW ?
Merci pour votre aide à tous
- jam3142
- Messages: 221
- Inscription Forum: 17 Aoû 2014 19:28
jam3142 a écrit:Salut à tous,
Je voudrais me lancer dans l'utilisation de REW, pour commencer pour le SUB et pour les enceintes soient sur la même phase...
J'ai exploré le sujet, ou j'ai vu que j'avais pas beaucoup de choses à comprendre...Surtout que je ne suis pas un spécialiste du son...Juste amateur.
Je viens de regarder la vidéo pour la méthode dr rotule du réglage du Sub avec REW et elle est hyper intéressante même si je n'ai pas tout compris...![]()
Maintenant j'aurais des questions...![]()
Je possède un Marantz 8805 donc avec Audyssey... Et j'utilise l'application Android pour les calibrations.
Est ce que pour démarrer, avec les mesures prises par Audyssey, je peux m'entrainer sur REW pour le réglage du Sub voire les enceintes ?
Si oui, comment faire pour lire les courbes Audyssey sur REW ?
Merci pour votre aide à tous
Salut,
Si tu n'as qu'un seul sub et l'application mobile MultiEq, l'extraction du fichier ADY de ton application mobile dans REW et la correction de celui-ci avec la méthode OCA va déjà très bien améliorer ton système. Envoie moi ton fichier ADY, si tu le souhaites, j'y jetterai un œil ça prend 10 minutes pour l'extraction.
- jean38
- Messages: 244
- Inscription Forum: 28 Juil 2019 14:20
- Localisation: Lyon
jean38 a écrit:jam3142 a écrit:Salut à tous,
Je voudrais me lancer dans l'utilisation de REW, pour commencer pour le SUB et pour les enceintes soient sur la même phase...
J'ai exploré le sujet, ou j'ai vu que j'avais pas beaucoup de choses à comprendre...Surtout que je ne suis pas un spécialiste du son...Juste amateur.
Je viens de regarder la vidéo pour la méthode dr rotule du réglage du Sub avec REW et elle est hyper intéressante même si je n'ai pas tout compris...![]()
Maintenant j'aurais des questions...![]()
Je possède un Marantz 8805 donc avec Audyssey... Et j'utilise l'application Android pour les calibrations.
Est ce que pour démarrer, avec les mesures prises par Audyssey, je peux m'entrainer sur REW pour le réglage du Sub voire les enceintes ?
Si oui, comment faire pour lire les courbes Audyssey sur REW ?
Merci pour votre aide à tous
Salut,
Si tu n'as qu'un seul sub et l'application mobile MultiEq, l'extraction du fichier ADY de ton application mobile dans REW et la correction de celui-ci avec la méthode OCA va déjà très bien améliorer ton système. Envoie moi ton fichier ADY, si tu le souhaites, j'y jetterai un œil ça prend 10 minutes pour l'extraction.
Merci pour ton retour, tu veux que je t'envoie le fichier initial ou/et le fichier optimisé OCA ?
Merci
- jam3142
- Messages: 221
- Inscription Forum: 17 Aoû 2014 19:28
jam3142 a écrit:jean38 a écrit:
Salut,
Si tu n'as qu'un seul sub et l'application mobile MultiEq, l'extraction du fichier ADY de ton application mobile dans REW et la correction de celui-ci avec la méthode OCA va déjà très bien améliorer ton système. Envoie moi ton fichier ADY, si tu le souhaites, j'y jetterai un œil ça prend 10 minutes pour l'extraction.
Merci pour ton retour, tu veux que je t'envoie le fichier initial ou/et le fichier optimisé OCA ?
Merci
Ton fichier initial . Tu as déjà fait l'optimisation OCA ?
- jean38
- Messages: 244
- Inscription Forum: 28 Juil 2019 14:20
- Localisation: Lyon
jean38 a écrit:jam3142 a écrit:
Merci pour ton retour, tu veux que je t'envoie le fichier initial ou/et le fichier optimisé OCA ?
Merci
Ton fichier initial . Tu as déjà fait l'optimisation OCA ?
Oui j'ai déjà fait l'optimisation OCA...
![;-)](https://www.homecinema-fr.com/forum/images/smilies/icon_wink.gif)
Question bête ... Comment je mets le fichier ADY dans le forum !!! Merci
- jam3142
- Messages: 221
- Inscription Forum: 17 Aoû 2014 19:28
Tu le partages avec un drive. Tu fais attention de l'autoriser à "tout le monde".
- dr rotule
- Contributeur HCFR 2022
- Messages: 11365
- Inscription Forum: 14 Nov 2004 0:23
- Localisation: Seine et Oise
dr rotule a écrit:Tu le partages avec un drive. Tu fais attention de l'autoriser à "tout le monde".
Merci pour ton retour...
Voici le lien sur mon drive : https://drive.google.com/file/d/1xnfjnn ... p=drivesdk
- jam3142
- Messages: 221
- Inscription Forum: 17 Aoû 2014 19:28
Voila. Mais ce qu'il serait intéressant de partager, selon moi, c'est un fichier mdat de REW regroupant les mesures suivantes :
- enceintes L C R au minimum, et surrounds si possible, en SMALL en précisant leurs fréquences de croisement avec les subs.
- subs un par un en mode BM : Enceinte débranchée, sweep 20-300 Hz en utilisant le canal Asio de cette même enceinte (il n'est besoin que d'une seule mesure d'un même sub par le BM si la même fréquence de croisement est utilisée pour différentes enceintes (les surrounds par exemple). Par exemple, si tout est réglé à 80Hz, une mesure avec BM80 pour chacun des subs.
Avec ça, on pourra te dire ce qui va, ce qui ne va pas, et que faire pour améliorer les choses.
- enceintes L C R au minimum, et surrounds si possible, en SMALL en précisant leurs fréquences de croisement avec les subs.
- subs un par un en mode BM : Enceinte débranchée, sweep 20-300 Hz en utilisant le canal Asio de cette même enceinte (il n'est besoin que d'une seule mesure d'un même sub par le BM si la même fréquence de croisement est utilisée pour différentes enceintes (les surrounds par exemple). Par exemple, si tout est réglé à 80Hz, une mesure avec BM80 pour chacun des subs.
Avec ça, on pourra te dire ce qui va, ce qui ne va pas, et que faire pour améliorer les choses.
- dr rotule
- Contributeur HCFR 2022
- Messages: 11365
- Inscription Forum: 14 Nov 2004 0:23
- Localisation: Seine et Oise
dr rotule a écrit:Voila. Mais ce qu'il serait intéressant de partager, selon moi, c'est un fichier mdat de REW regroupant les mesures suivantes :
- enceintes L C R au minimum, et surrounds si possible, en SMALL en précisant leurs fréquences de croisement avec les subs.
- subs un par un en mode BM : Enceinte débranchée, sweep 20-300 Hz en utilisant le canal Asio de cette même enceinte (il n'est besoin que d'une seule mesure d'un même sub par le BM si la même fréquence de croisement est utilisée pour différentes enceintes (les surrounds par exemple). Par exemple, si tout est réglé à 80Hz, une mesure avec BM80 pour chacun des subs.
Avec ça, on pourra te dire ce qui va, ce qui ne va pas, et que faire pour améliorer les choses.
Oups !!! Là je suis dépassé...
![:roll:](https://www.homecinema-fr.com/forum/images/smilies/icon_rolleyes.gif)
Vu que je n'ai que le micro livré avec le préampli, je ne pense pas que je puisse effectuer toutes ces mesures...
Enfin je suppose...
De plus, comme dis plus haut je suis novice dans cette partie...
Maintenant si d'après toi cela est possible, je veux bien essayer de le faire.
Merci pour ton retour.
- jam3142
- Messages: 221
- Inscription Forum: 17 Aoû 2014 19:28
Ca y est, j'ai un début de cas pratique
C'est juste un exemple de 4 subs disposés dans la pièce.
Qu'est ce que je dois prendre en référence pour les aligner entre eux ?
Il convient ici de ne travailler que la question des subs entre eux, l'alignement avec l'enceinte viendra plus tard.
![:mdr:](https://www.homecinema-fr.com/forum/images/smilies/icon_mrgreen.gif)
C'est juste un exemple de 4 subs disposés dans la pièce.
Qu'est ce que je dois prendre en référence pour les aligner entre eux ?
Il convient ici de ne travailler que la question des subs entre eux, l'alignement avec l'enceinte viendra plus tard.
La configuration dans mon profil
DENON AVC-A1H | Focal Electra 1028be + Focal 1000 IWLCR6 + Focal IW106 + SVS PC2000 x2 | Bluesound node 2i| Epson TW9300 | Xtrem Screen 1.1 gen2 UBC | PCHC kaz IX
- petesburne
- Membre HCFR
- Messages: 1278
- Inscription Forum: 13 Déc 2005 20:12
- Localisation: Nord de Lyon
|
