Câblage directement entre composants pas de soucis. La capa de 330uF n'a pas la même technologie que les deux autres et a une tension max bien plus faible donc ca explique les différences de taille.
Je ferai juste une remarque que la fixation de la 18mH. Tes colliers sont serrés sur un disque des que ça glisse un peu ca ne sert plus rien. Pose ta self à plat comme si tu voulais la faire rouler et serre là comme ça avec deux colliers sur les spires ca sera beaucoup plus fiable.
Concernant l'évent j'espère que tu n'as pas chat ? Sinon ca va gueuler dans le médium aigu quand ils seront dans la caisse![:ane: :ane:](https://www.homecinema-fr.com/forum/images/smilies/ane.gif)
Je ferai juste une remarque que la fixation de la 18mH. Tes colliers sont serrés sur un disque des que ça glisse un peu ca ne sert plus rien. Pose ta self à plat comme si tu voulais la faire rouler et serre là comme ça avec deux colliers sur les spires ca sera beaucoup plus fiable.
Concernant l'évent j'espère que tu n'as pas chat ? Sinon ca va gueuler dans le médium aigu quand ils seront dans la caisse
![:ane: :ane:](https://www.homecinema-fr.com/forum/images/smilies/ane.gif)
- Kro
- Messages: 29438
- Inscription Forum: 12 Jan 2004 19:24
- Localisation: Isère (38)
Ah oui et sécurise aussi le risque de court circuit sur la self de 2,7mH. Les câbles passent proche l'un de l'autre.
- Kro
- Messages: 29438
- Inscription Forum: 12 Jan 2004 19:24
- Localisation: Isère (38)
Oui pour la self de 18 mH j'ai mis un collier autour qui vient serrer les deux autres colliers ça évite que ça glisse ou un coup de colle à chaud sur le croisement des colliers, c'est surtout au début quand les filtres vont être manipulés
- qmsqts
- Messages: 1372
- Inscription Forum: 01 Mar 2007 19:43
- Localisation: Lyon
Des selfs cela s'installe en faisant attention à leur orientation les unes par rapport aux autres, afin de minimiser l'inductance mutuelle.
- Zilwicki
- Messages: 229
- Inscription Forum: 20 Jan 2017 0:18
- Localisation: Le Havre
Zilwicki a écrit:Des selfs cela s'installe en faisant attention à leur orientation les unes par rapport aux autres, afin de minimiser l'inductance mutuelle.
Ici ce n'est pas un soucis.
![:wink:](https://www.homecinema-fr.com/forum/images/smilies/icon_wink.gif)
- Kro
- Messages: 29438
- Inscription Forum: 12 Jan 2004 19:24
- Localisation: Isère (38)
Ah ben oui, des self toriques cela aide.
- Zilwicki
- Messages: 229
- Inscription Forum: 20 Jan 2017 0:18
- Localisation: Le Havre
Et pour les selfs non torique ? Il y a une distance minimale ou un sens à respecter entre elles ? Car pour les filtres des BMS j'en ai 3 par filtre.
- ftaupe
- Messages: 1726
- Inscription Forum: 22 Mai 2015 22:33
- Localisation: Eure-et-Loir
En général il faut les orienter différemment et ne pas les coller entre elles. Je me suis déjà amusé à le vérifier à la mesure il faut vraiment les coller pour changer quelque chose.
Si tu ne connais pas :
http://www.troelsgravesen.dk/coils.htm
Si tu ne connais pas :
http://www.troelsgravesen.dk/coils.htm
- Kro
- Messages: 29438
- Inscription Forum: 12 Jan 2004 19:24
- Localisation: Isère (38)
Super, merci pour le lien
pour une fois j'ai tout compris.
Dans le coup je vais orienter l'une des self correctement sur le filtre de la BMS que je finirai ce soir pour minimiser l'impact des unes sur les autres.
![:thks: :thks:](https://www.homecinema-fr.com/forum/images/smilies/jap.gif)
![:wink:](https://www.homecinema-fr.com/forum/images/smilies/icon_wink.gif)
Dans le coup je vais orienter l'une des self correctement sur le filtre de la BMS que je finirai ce soir pour minimiser l'impact des unes sur les autres.
- ftaupe
- Messages: 1726
- Inscription Forum: 22 Mai 2015 22:33
- Localisation: Eure-et-Loir
J'ai refixé la self plus sérieusement comme proposé et fais en sorte d'éviter les courts-circuit :
![Image](https://lh3.googleusercontent.com/laUsqIk3Af7hCk9eSig-p3gLgmuuL_BMJL0EeJtqJe7kLNt53PYSgKrv_7A0Wui98OCtPexsyuWb9cpZgDj3Kg0PhZn7z-6ttOYLkoZfQZsKk4m6INcd6Z_SudGx25a7fqJ38_xN0Q=w800-h600-no)
J'ai aussi fini le filtre pour la compression en suivant les recommandations concernant les selfs :
![Image](https://lh3.googleusercontent.com/pNQlVn4vPnl8Paf9wUTXO6Pp6qHomFjveS3dA5E9IWz8I1AfhIFVqRBCKczgR-VNJbdh2ZIgeSAPm5WBuk6gFmZfUiYE0tjT66p8Aa_ETfbTgKeXAq2E9m1_BUiWhUKmTituHF8X7A=w800-h600-no)
Validez-vous le montage ? Si oui je soude demain et lancerai la fabrication des filtres suivants.
Aussi, pouvez-vous m'indiquer le T+, le T-, le M+ et le M- concernant la polarité de la compression ? Merci d'avance.![:thks: :thks:](https://www.homecinema-fr.com/forum/images/smilies/jap.gif)
J'ai aussi fini le filtre pour la compression en suivant les recommandations concernant les selfs :
Validez-vous le montage ? Si oui je soude demain et lancerai la fabrication des filtres suivants.
Aussi, pouvez-vous m'indiquer le T+, le T-, le M+ et le M- concernant la polarité de la compression ? Merci d'avance.
![:thks: :thks:](https://www.homecinema-fr.com/forum/images/smilies/jap.gif)
- ftaupe
- Messages: 1726
- Inscription Forum: 22 Mai 2015 22:33
- Localisation: Eure-et-Loir
Médium le + entre les R de 8,2 et 2,2 le - entre la R de 2,2 et la self de 1 mH ATTENTION les condos du RLC 1,5 et 1 uf sont en parallèle et pas en série
Aigu en inversion de polarité le + sur la self de 1,2 mH le - entre les R de 10 et 3,9
Aigu en inversion de polarité le + sur la self de 1,2 mH le - entre les R de 10 et 3,9
- qmsqts
- Messages: 1372
- Inscription Forum: 01 Mar 2007 19:43
- Localisation: Lyon
Oups pour les condos
j'avais hésité en le faisant... je vais donc corriger. Merci. ![:thks: :thks:](https://www.homecinema-fr.com/forum/images/smilies/jap.gif)
![:oops:](https://www.homecinema-fr.com/forum/images/smilies/icon_redface.gif)
![:thks: :thks:](https://www.homecinema-fr.com/forum/images/smilies/jap.gif)
- ftaupe
- Messages: 1726
- Inscription Forum: 22 Mai 2015 22:33
- Localisation: Eure-et-Loir
Bon, j'ai corrigé ma petite boulette sur les condos et soudé tout ça :
![Image](https://lh3.googleusercontent.com/VPWOZ2H_RShoGblsRhuSf6WSAhu1cQ8X2R1JQSP5uFJxcP0iCd4IsIi3UeChNlJtR1CcfTEtTotPfJaSBY6HutHqrnAulCyLCUCrsn7ITNmK9zKQMQmBqG5QiM5F50jnnlhmDtLAjw=w800-h600-no)
Je vais prochainement tripler ce travail.

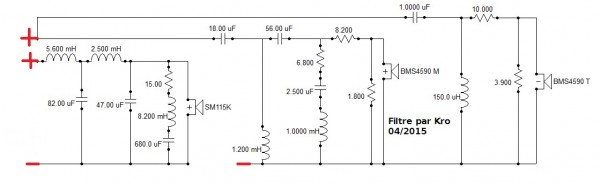

Par contre moi j'ai une résistance de 1,8 ohms et pas 2,2 à côté du médium conformément au filtre initial (si j'ai bien compris tu as joué sur l'atténuation et pas moi pour le moment).
![Image](http://www.homecinema-fr.com/forum/ressources/image/thumb/166089)
Aussi, je viens de finir l'assemblage et le collage des 3 caisses. Normalement demain si j'ai le temps j'enlève les excès de colle PU à l'intérieur des caisses et mettrai du silicone pour bien étanchéifier tout ça.
Je vais aussi essayer de calculer le volume net de l'enceinte afin de couper l'évent au plus juste pour les premiers essais.
J'ai hâte de brancher tout ça sur l'ampli![:D](https://www.homecinema-fr.com/forum/images/smilies/icon_biggrin.gif)
Je vais prochainement tripler ce travail.
Par contre moi j'ai une résistance de 1,8 ohms et pas 2,2 à côté du médium conformément au filtre initial (si j'ai bien compris tu as joué sur l'atténuation et pas moi pour le moment).
Aussi, je viens de finir l'assemblage et le collage des 3 caisses. Normalement demain si j'ai le temps j'enlève les excès de colle PU à l'intérieur des caisses et mettrai du silicone pour bien étanchéifier tout ça.
Je vais aussi essayer de calculer le volume net de l'enceinte afin de couper l'évent au plus juste pour les premiers essais.
J'ai hâte de brancher tout ça sur l'ampli
![:D](https://www.homecinema-fr.com/forum/images/smilies/icon_biggrin.gif)
- ftaupe
- Messages: 1726
- Inscription Forum: 22 Mai 2015 22:33
- Localisation: Eure-et-Loir
Regular a écrit:Il faut que je fasse des photos des trois modèles
Sinon les rm4b sont vraiment plus performantes que les M2
As tu pu retrouver ton appareil photo ?
Tes rm4b elles sont filtrées en actifs ? Tu as cloné le filtre passif ou tu as refait le filtrage à ta sauce ?
- Zilwicki
- Messages: 229
- Inscription Forum: 20 Jan 2017 0:18
- Localisation: Le Havre
|
|
